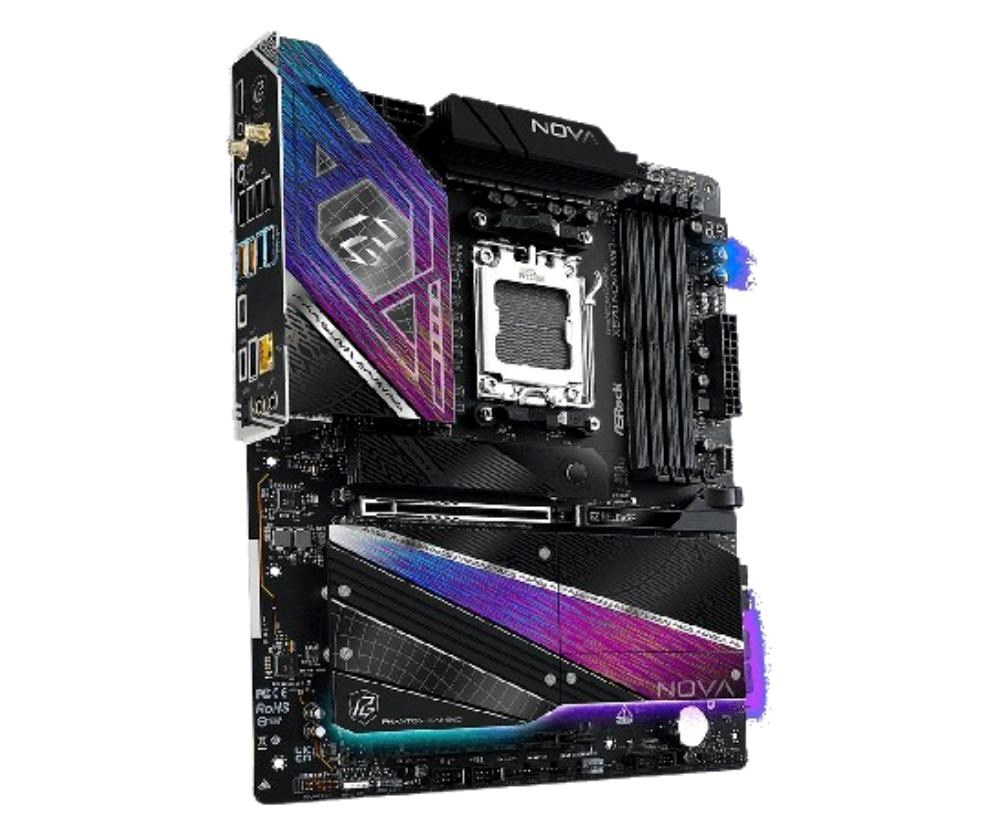

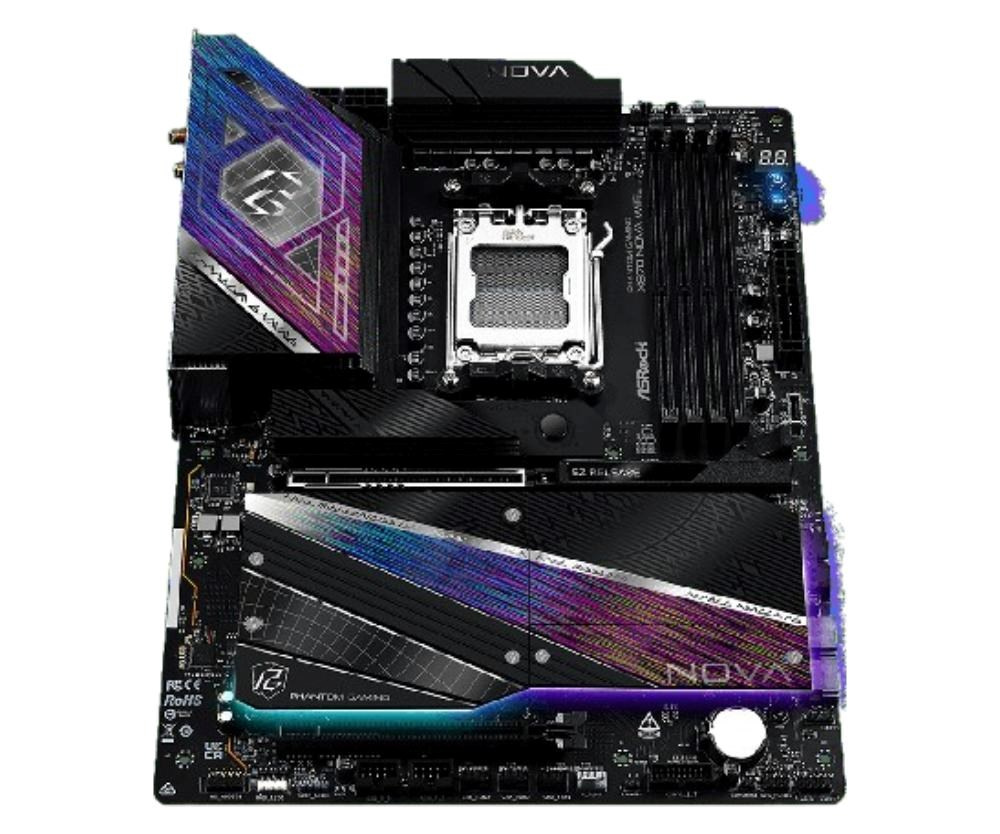

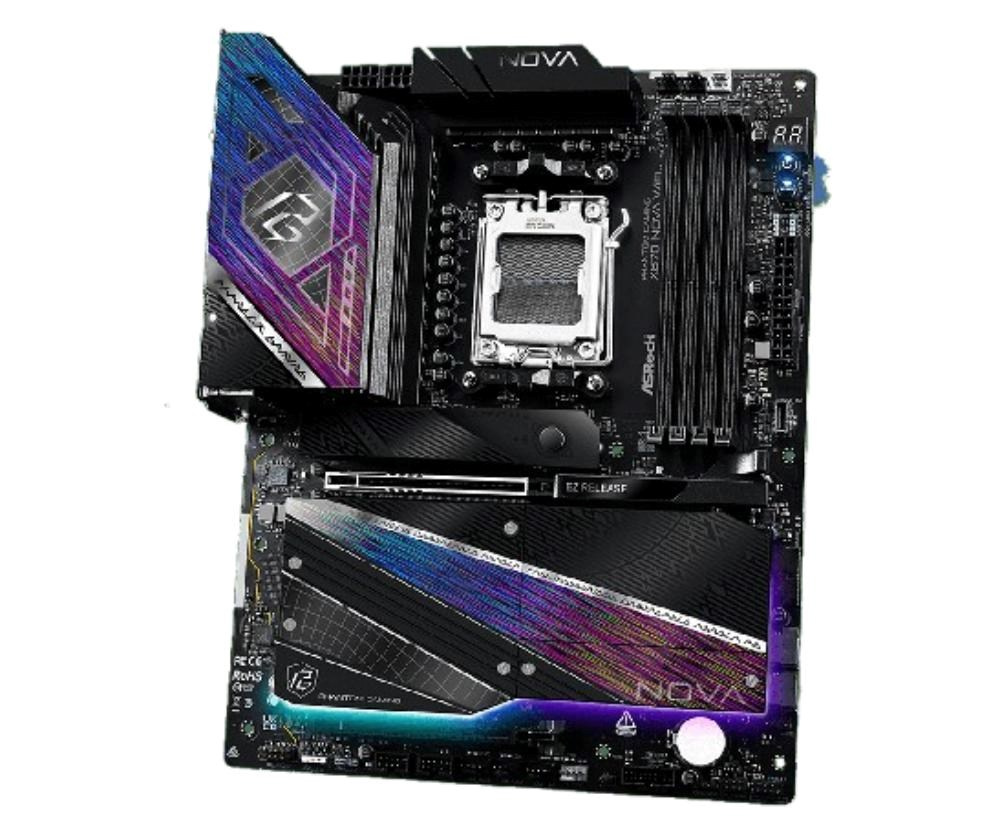

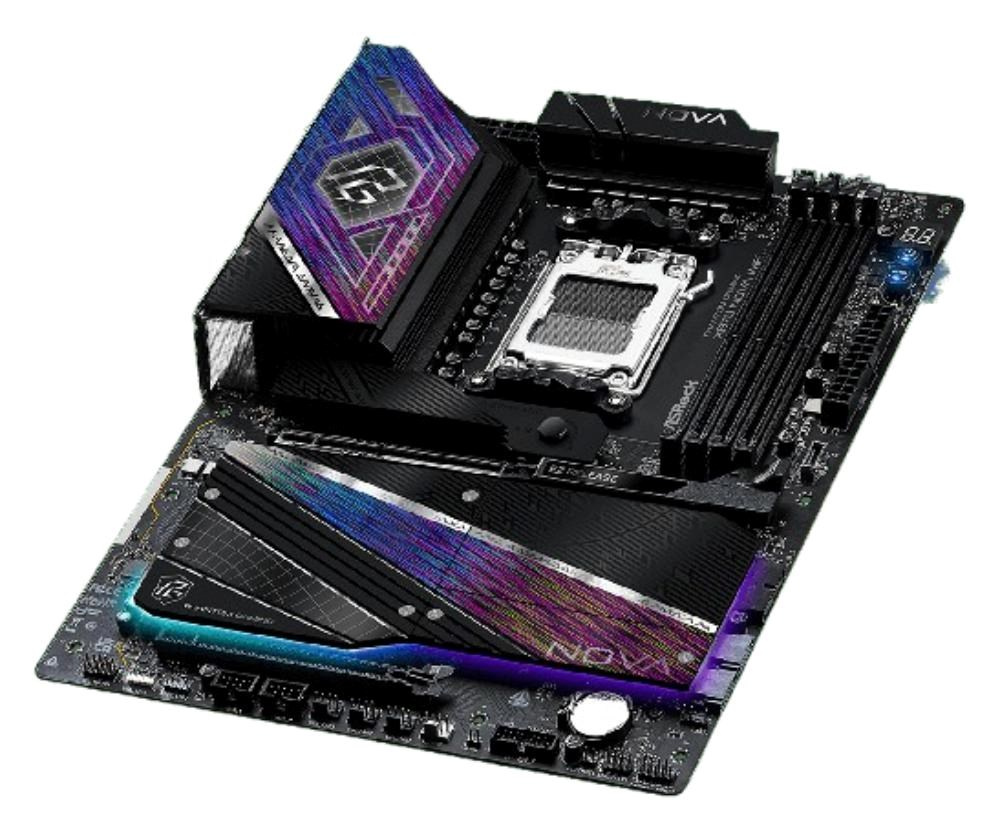

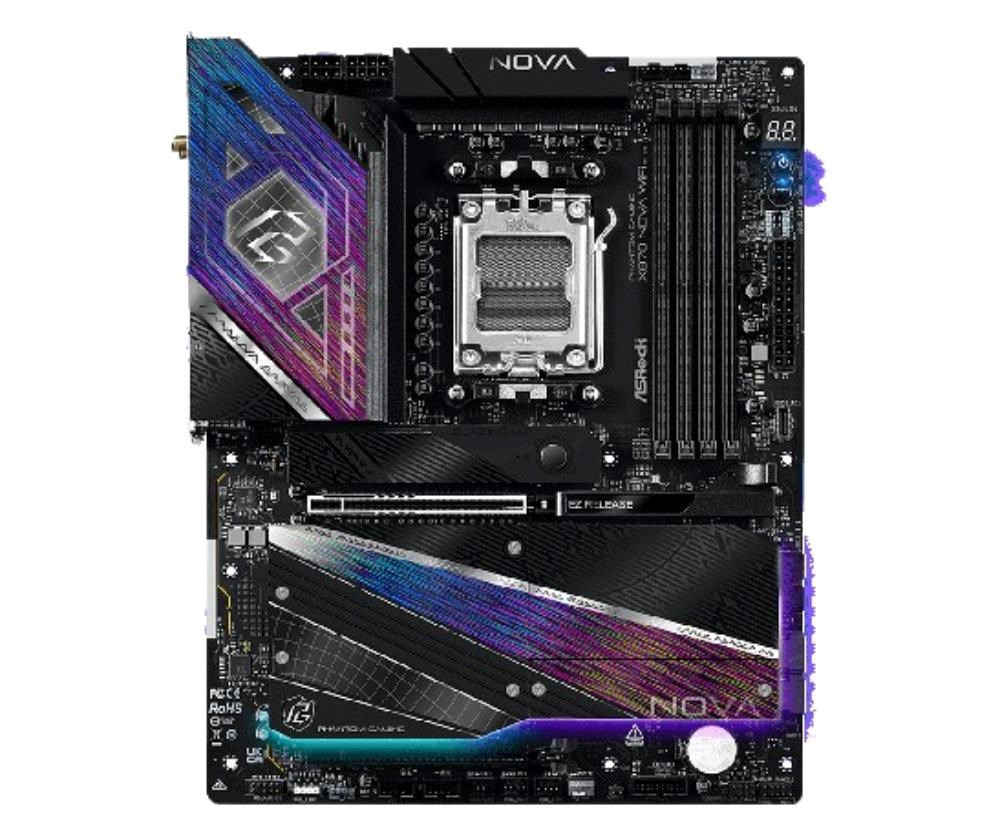

ASRock MB Sc AM5 X870 NOVA WIFI, AMD X870, 4xDDR5, 1xHDMI, 2xUSB4, WI-FI

Unikátna funkcia

Výnimočná produktivita
- PCIe Gen5 (Grafika, M.2)
- Dual Channel DDR5
- USB4 Type-C porty (40 Gb/s)
Rock-Solid trvácnosť
- Serverová úroveň Low-Loss PCB
- Napájacie fázy 20+2+1, 110A SPS pre VCore+SOC s rozšíreným chladičom
- Flexibilný integrovaný I/O štít
- 20K dlhá životnosť Black Caps (vysokokvalitné a vodivé polymerové kondenzátory)
Ultrafast Gaming
- 5G LAN, Wi-Fi 7 modul 802.11be
- ASRock Lightning Gaming Ports
EZ Aktualizácia
- BIOS tlačidlo na obnovenie
- ASRock Auto Driver Installer

CPU

- Podpora procesorov AMD Socket AM5 Ryzen™ 9000, 8000 a 7000 série*
* Dostupnosť rozširovacích slotov sa môže líšiť v závislosti od CPU. Podrobnosti nájdete v tabuľke PCIe/M.2 šírky pásma.

Čipset

- AMD X870E

Pamäť

- Dvojkanálová DDR5 pamäťová technológia
- 4 x DDR5 DIMM rozširovacie sloty
- Podpora DDR5 ECC / non-ECC, nevyrovnaná pamäť až do 8200+ (OC)*
- Max. kapacita systémovej pamäte: 256GB
- Podpora Extreme Memory Profile (XMP) a rozšírených profilov pre pretaktovanie (EXPO) pamäťových modulov

BIOS

- 256Mb AMI UEFI Legal BIOS s podporou GUI

Grafika

Integrovaná AMD RDNA™ grafika (skutočná podpora sa môže líšiť v závislosti od CPU)
- 1 x HDMI 2.1 TMDS/FRL 8G kompatibilný, podporuje HDR, HDCP 2.3 a maximálne rozlíšenie až 4K 120Hz
- 2 x USB4, podpora HDCP 2.3 a maximálne rozlíšenie až 8K 30Hz*
* Len zabudovaná grafika CPU môže byť zobrazená cez USB4 porty. Ak chcete zobrazenie na monitor s Type-C, použite procesory AM5 Ryzen™ 9000, 8000 a 7000 s integrovanou grafikou.

Audio

- 7.1 CH HD Audio so obsahovou ochranou (Realtek ALC4082 Audio Codec)
- Samostatné vrstvy PCB pre R / L audio kanál
- Nahimic Audio

LAN

- 5 Gigabit LAN 10/100/1000/2500/5000 Mb/s
- Realtek RTL8126

Bezdrôtový komunikačný modul

- Wi-Fi 7 modul 802.11be 2x2
- Podpora IEEE 802.11a/b/g/n/ac/ax/axe/be
- Podpora pásma 2,4 GHz/5 GHz/6 GHz*
- Podpora šírky kanála 160 MHz s pásmom 6 GHz*
- 1 anténa na podporu 2 (transmit) x 2 (receive) diverzitnej technológie
- Podpora Bluetooth 5.4
- Podpora MU-MIMO
*Wi-Fi 7 modul je podporovaný len systémom Microsoft Windows 11. Nie je dostupný ovládač pre Windows 10. Dostupnosť pásma 6 GHz závisí od regulačného postavenia v jednotlivých krajinách a regiónoch. Bude aktivované (pre podporované krajiny) prostredníctvom Windows Update a softvérových aktualizácií, keď bude dostupné.

Rozširovacie sloty

CPU:
- 1 x PCIe 5.0 x16 slot (PCIE1), podporuje režim x16*
Čipset:
- 1 x PCIe 3.0 x1 slot (PCIE2), podporuje režim x1*
- 1 x PCIe 3.0 x16 slot (PCIE3), podporuje režim x2*
- 1 x vertikálna M.2 zásuvka (Key E), podporuje WiFi/BT PCIe WiFi modul typu 2230
* PCIE1 bude bežať na Gen5x16 s procesormi série 9000 a 7000, Gen4x8 s procesormi série 8000 (Phoenix 1) a Gen4x4 s procesormi série 8000 (Phoenix 2).
Ak je obsadené M2_5, PCIE3 bude deaktivovaný.
Podpora NVMe SSD ako zavádzacie disky

Úložisko

CPU:
- 1 x Blazing M.2 zásuvka (M2_1, Key M), podporuje PCIe Gen5x4 (128 Gb/s) režim*
Čipset:
- 1 x Hyper M.2 zásuvka (M2_2, Key M), podporuje PCIe Gen4x4 (64 Gb/s) režim*
- 1 x Hyper M.2 zásuvka (M2_3, Key M), podporuje PCIe Gen4x4 (64 Gb/s) režim*
- 1 x Hyper M.2 zásuvka (M2_4, Key M), podporuje PCIe Gen4x4 (64 Gb/s) režim*
- 1 x M.2 zásuvka (M2_5, Key M), podporuje SATA3 6.0 Gb/s a PCIe Gen3x2 (16 Gb/s) režimy*
- 2 x SATA3 6.0 Gb/s vnútorné I/O konektory
ASMedia ASM1061:
- 2 x SATA3 6.0 Gb/s vnútorné I/O konektory
* M2_1 má prioritu pri inštalácii M.2.
M2_1 bude bežať na Gen5x4 s procesormi série 9000 a 7000 a Gen4x4 s procesormi série 8000 (Phoenix 1 a Phoenix 2).
Podpora NVMe SSD ako zavádzacie disky
Ak je obsadené M2_5, PCIE3 bude deaktivovaný.

RAID

- Podpora RAID 0 a RAID 1 pre SATA zariadenia na ukladanie
- Podpora RAID 0, RAID 1 a RAID 10 pre M.2 NVMe úložiská

USB

CPU:
- 2 x USB4 Type-C (zadná)
- 2 x USB 3.2 Gen2 Type-A (zadná (USB32_1 a USB32_7))
Čipset:
- 1 x USB 3.2 Gen2x2 Type-C (predná)
- 3 x USB 3.2 Gen2 Type-A (zadná (USB32_2 a USB32_56))
- 7 x USB 3.2 Gen1 Type-A (3 zadné, 4 predné)
- 6 x USB 2.0 (2 zadné, 4 predné)
* Všetky USB porty podporujú ESD ochranu

Vnútorné I/O konektory

- 3 x thermistorové káblové hlavičky
- 1 x LED napájania a hlavička reproduktora
- 1 x RGB LED hlavička*
- 3 x adresovateľné LED hlavičky**
- 2 x CPU ventilátorové vnútorné I/O konektory (4-pin) (Smart Fan Speed Control)***
- 3 x Chassis ventilátory vnútorné I/O konektory (4-pin) (Smart Fan Speed Control)***
- 1 x AIO čerpadlo ventilátora vnútorný I/O konektor (4-pin) (Smart Fan Speed Control)***
- 1 x vodné čerpadlo ventilátora vnútorný I/O konektor (4-pin) (Smart Fan Speed Control)***
- 1 x 24-pinový ATX napájací vnútorný I/O konektor (Vyššia hustota napájacieho vnútorného I/O)
- 2 x 8-pinový 12V vnútorný I/O konektor (Vyššia hustota napájacieho vnútorného I/O)
- 1 x predný panel audio vnútorný I/O konektor (15µ zlato Audio vnútorný I/O)
- 2 x USB 2.0 hlavičky (podpora 4 USB 2.0 portov)
- 2 x USB 3.2 Gen1 hlavičky (podpora 4 USB 3.2 Gen1 portov)
- 1 x predný panel typ C USB 3.2 Gen2x2 hlavička (20 Gb/s)
- 1 x Dr. Debug s LED
- 1 x tlačidlo napájania s LED
- 1 x tlačidlo reset s LED
* Podpora až do 12V/3A, 36W LED pásu
** Podpora až do 5V/3A, 15W LED pásu
*** CPU_FAN1 podporuje napájanie ventilátora až do 1A (12W).
CPU_FAN2, CHA_FAN1~3, AIO_PUMP a W_PUMP podporujú napájanie ventilátora až do 3A (36W).
CPU_FAN2, CHA_FAN1~3, AIO_PUMP a W_PUMP môžu automaticky zistiť, či je použitý 3-pin alebo 4-pin ventilátor.

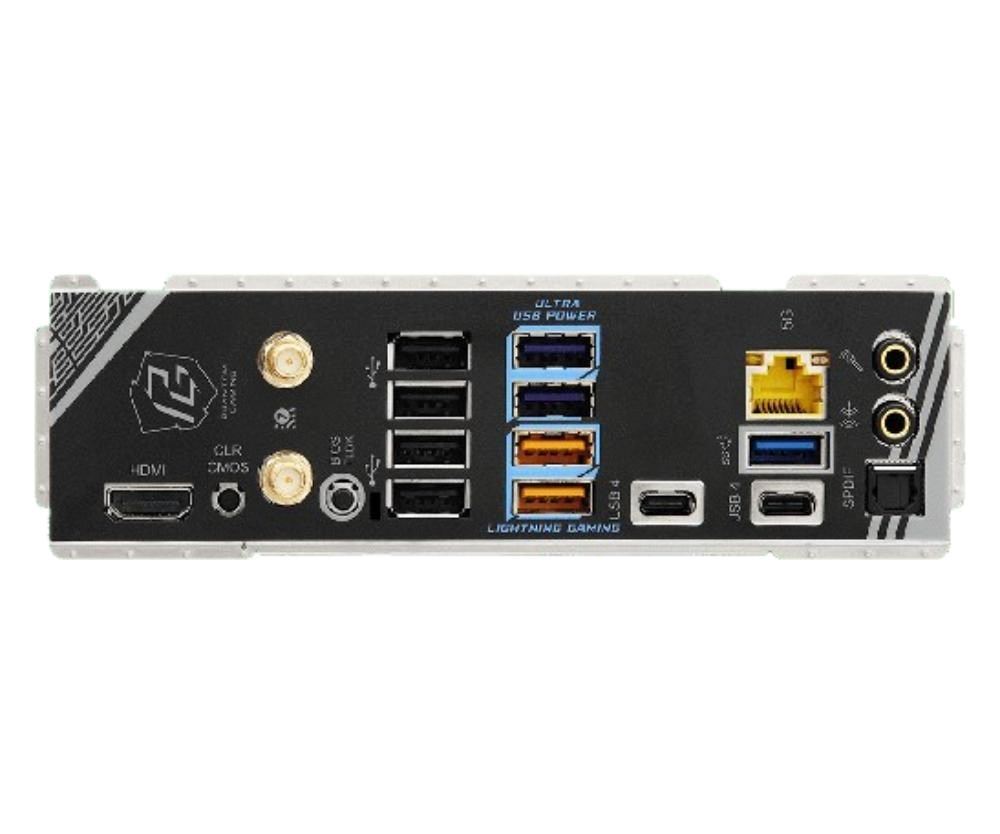

Porty I/O na zadnom paneli

- 2 x anténne porty
- 1 x HDMI port
- 1 x optický výstup SPDIF
- 2 x USB4 Type-C porty (40 Gb/s)*
- 5 x USB 3.2 Gen2 Type-A portov (10 Gb/s) (USB32_12 sú Lightning Gaming Ports.)
- 3 x USB 3.2 Gen1 Type-A porty (USB32_34 podporujú Ultra USB Power.)
- 2 x USB 2.0 porty
- 1 x RJ-45 LAN port
- 1 x tlačidlo Clear CMOS
- 1 x tlačidlo BIOS Flashback
- 1 x Line Out Jack (zlatý audio jack)
- 1 x mikrofónny vstup jack (zlatý audio jack)
* Podpora USB PD 3.0 do 5V@3A (15W) nabíjania

Softvér a UEFI

Softvér
- ASRock Motherboard Utility (Phantom Gaming Tuning)
- ASRock Phantom Gaming LAN Software
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
*Tieto utility je možné stiahnuť zo služby ASRock Live Update & APP Shop.

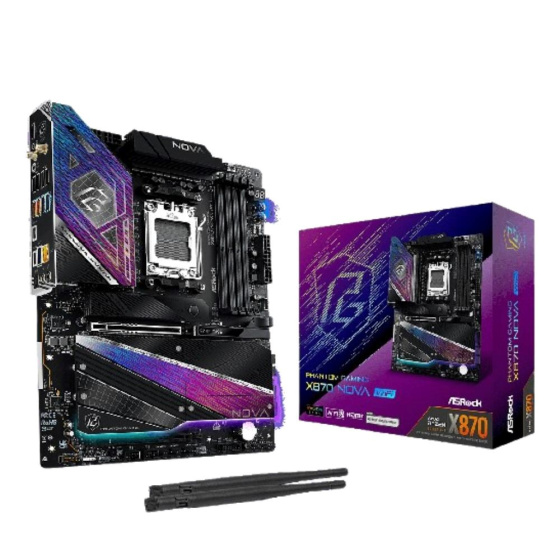

Príslušenstvo

- 4 x SATA dátové káble
- 1 x anténa WiFi 2.4/5/6 GHz od ASRock
- 1 x ARGB splitter kábel
- 3 x thermistorové káble

Formát

- Formát ATX: 12,0 palca x 9,6 palca, 30,5 cm x 24,4 cm
- 8-vrstvová PCB
- Cu PCB s hrúbkou 2 oz

OS

- Microsoft Windows 10 64-bit / 11 64-bit

Certifikácie

- FCC, CE
- pripravené na ErP/EuP ( vyžaduje napájací zdroj s touto certifikáciou)
