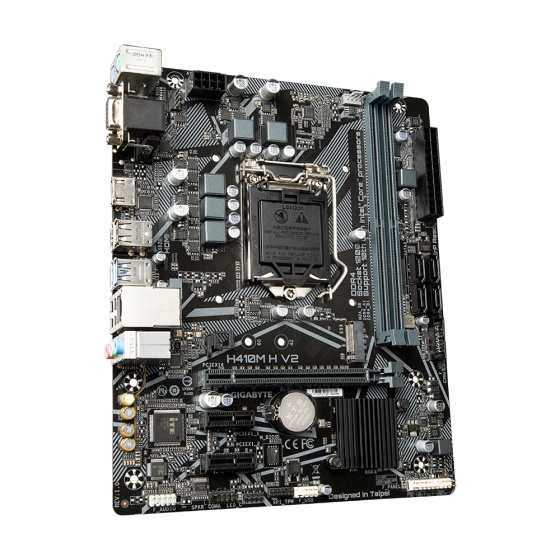

GIGABYTE MB Sc LGA1200 H410M H V2, Intel H470, 2xDDR4, 1xHDMI, 1xVGA, mATX

CPU

Podpora pre 10. generáciu Intel Core™ i9 procesorov/Intel Core™ i7 procesorov/Intel Core™ i5 procesorov/Intel Core™ i3 procesorov/Intel Pentium procesorov/Intel Celeron procesorov v balení LGA1200
L3 cache sa odvíja od CPU
(Pre viac informácií si pozrite "CPU Support List".)

Čipová sada

PCB Rev. 2.0
Intel Q470 Express čipová sada

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel H470 Express čipová sada

Pamäť

PCB Rev. 2.0
Intel Core™ i9/i7 procesory:
Podpora pre DDR4 2933/2666/2400/2133 MHz moduly pamäte
Intel Core™ i5/i3/Pentium/Celeron procesory:
Podpora pre DDR4 2666/2400/2133 MHz moduly pamäte
2 x DDR4 sokety podporujúce systémovú pamäť až do 64 GB (1 x 32 GB na modul)
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 moduly pamäte (prevádzka v režime non-ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly pamäte
Podpora Extreme Memory Profile (XMP) modulov pamäte
(Pre viac informácií pozrite "Memory Support List".)

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
Intel Core™ i9/i7 procesory:
Podpora pre DDR4 2933/2666/2400/2133 MHz moduly pamäte
Intel Core™ i5/i3/Pentium/Celeron procesory:
Podpora pre DDR4 2666/2400/2133 MHz moduly pamäte
2 x DDR4 sokety podporujúce systémovú pamäť až do 64 GB (1 x 32 GB na modul)
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 moduly pamäte (prevádzka v režime non-ECC)
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly pamäte
Podpora Extreme Memory Profile (XMP) modulov pamäte
(Pre viac informácií pozrite "Memory Support List".)

Integrovaná grafika

Integrovaný grafický procesor - podpora Intel HD Graphics:
1 x D-Sub port, podporuje maximálne rozlíšenie 1920x1200@60 Hz
* D-Sub port je dostupný iba s 10. generáciou procesorov.
1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@30 Hz
* Podpora HDMI 1.4 a HDCP 2.3.
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek Audio CODEC
Vysokokvalitný audio výstup
2/4/5.1/7.1-kanálový
* Funkciu zvukovej zásuvky môžete upraviť pomocou softvéru pre zvuk. Pre konfiguráciu 7.1-kanálového audia používajte softvér pre zvukové nastavenia.

LAN

PCB Rev. 2.0
Gigabit Ethernet čip (1 Gbps/100 Mbps/10 Mbps)

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Realtek GbE LAN čip (1 Gbps/100 Mbps/10 Mbps)

PCB Rev. 1.0
Intel GbE LAN čip (1 Gbit/100 Mbit)

Bezdrôtový komunikačný modul

PCB Rev. 1.3
Realtek Wi-Fi 6E RTL8852CE
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz

PCB Rev. 1.4, 1.2
Intel Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz

PCB Rev. 1.1
Intel Wi-Fi 6E AX210
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.3
Podpora bezdrôtového štandardu 11ax 160 MHz

PCB Rev. 1.0
AMD Wi-Fi 6E RZ608 (MT7921K)
WIFI a, b, g, n, ac, ax, podpora 2.4/5/6 GHz nosných frekvenčných pásiem
BLUETOOTH 5.2
Podpora bezdrôtového štandardu 11ax 80 MHz

(Aktuálna dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Rozširujúce sloty

CPU:
1 x PCI Express x16 slot, podporujúci PCIe 3.0 a prevádzku v x16
Čipová sada:
2 x PCI Express x1 sloty, podporujúce PCIe 3.0 a prevádzku v x1

PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1
Podpora až ASPM L1.2 napäťových manažérskych protokolov.

Úložiskové rozhranie

PCB Rev. 2.0
Čipová sada
1 x M.2 konektor (Socket 3, M key, typ 2242/2260/2280 SATA a PCIe x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
RAID 0 a RAID 1 podpora pre NVMe SSD úložné zariadenia
* Podporované s ďalšou PCIe na M.2 NVMe SSD adaptérskou kartou.
RAID 0, RAID 1, RAID5 a RAID 10 podpora pre SATA úložné zariadenia

PCB Rev. 1.8
Čipová sada:
1 x M.2 konektor (Socket 3, M key, typ 2280 SATA a PCIe 3.0 x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
RAID 0, RAID 1, RAID5 a RAID 10 podpora pre NVMe SSD úložné zariadenia
* Podporované s ďalšou PCIe na M.2 NVMe SSD adaptérskou kartou
RAID 0, RAID 1, RAID5 a RAID 10 podpora pre SATA úložné zariadenia

PCB Rev. 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x M.2 konektor (Socket 3, M key, typ 2242/2260/2280 SATA a PCIe x4/x2 SSD podpora)
4 x SATA 6Gb/s konektory
Podpora pre RAID 0, RAID 1, RAID 5 a RAID 10
Intel Optane™ Memory Ready
M.2 konektory podporujú až ASPM L1.2 PCIe napäťové manažérske protokoly.

USB

Čipová sada:
4 x USB 3.2 Gen 1 porty (2 na zadnom paneli, 2 dostupné cez vnútornú USB hlavičku)
6 x USB 2.0/1.1 portov (4 na zadnom paneli, 2 dostupné cez vnútornú USB hlavičku)

Vnútorné I/O konektory

PCB Rev. 2.0, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x 24-pin hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
4 x SATA 6Gb/s konektory
1 x hlavička ventilátora CPU
1 x hlavička systémového ventilátora
1 x hlavička RGB LED pásika
1 x hlavička predného panelu
1 x hlavička zvuku predného panelu
1 x hlavička USB 3.2 Gen 1
1 x hlavička USB 2.0/1.1
1 x hlavička Trusted Platform Module (pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
1 x hlavička sériového portu
1 x jumper na vymazanie CMOS

PCB Rev. 1.8
1 x 24-pin hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x hlavička ventilátora CPU
1 x hlavička systémového ventilátora
1 x hlavička RGB LED pásika
1 x M.2 Socket 3 konektor
4 x SATA 6Gb/s konektory
1 x hlavička predného panelu
1 x hlavička zvuku predného panelu
1 x hlavička USB 3.2 Gen 1
1 x hlavička USB 2.0/1.1
1 x hlavička Trusted Platform Module (pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x hlavička sériového portu
1 x jumper na vymazanie CMOS

Pripojenia na zadnom paneli

PCB Rev. 2.0
1 x PS/2 port pre klávesnicu
1 x PS/2 port pre myš
1 x D-Sub port
1 x HDMI port
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacky

PCB Rev. 1.8, 1.7, 1.6, 1.4, 1.3, 1.2, 1.1, 1.0
1 x PS/2 port pre klávesnicu/mysi
1 x D-Sub port
1 x HDMI port
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
3 x audio jacks

Ovládač I/O

čip iTE I/O Controller

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Varovanie pri prehrievaní
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora závisí od nainštalovaného chladiva.

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOSu
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre APP Center
* Dostupné aplikácie v APP Center sa môžu líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.
@BIOS
Ambient LED
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
Smart Backup
System Information Viewer
Podpora pre Q-Flash
Podpora pre Xpress Install

Pribalený softvér

Norton Internet Security (OEM verzia)
cFosSpeed

Operačný systém

Podpora pre Windows 10 64-bit

Tvarový faktor

Micro ATX Tvarový faktor; 22,6 cm x 18,5 cm
