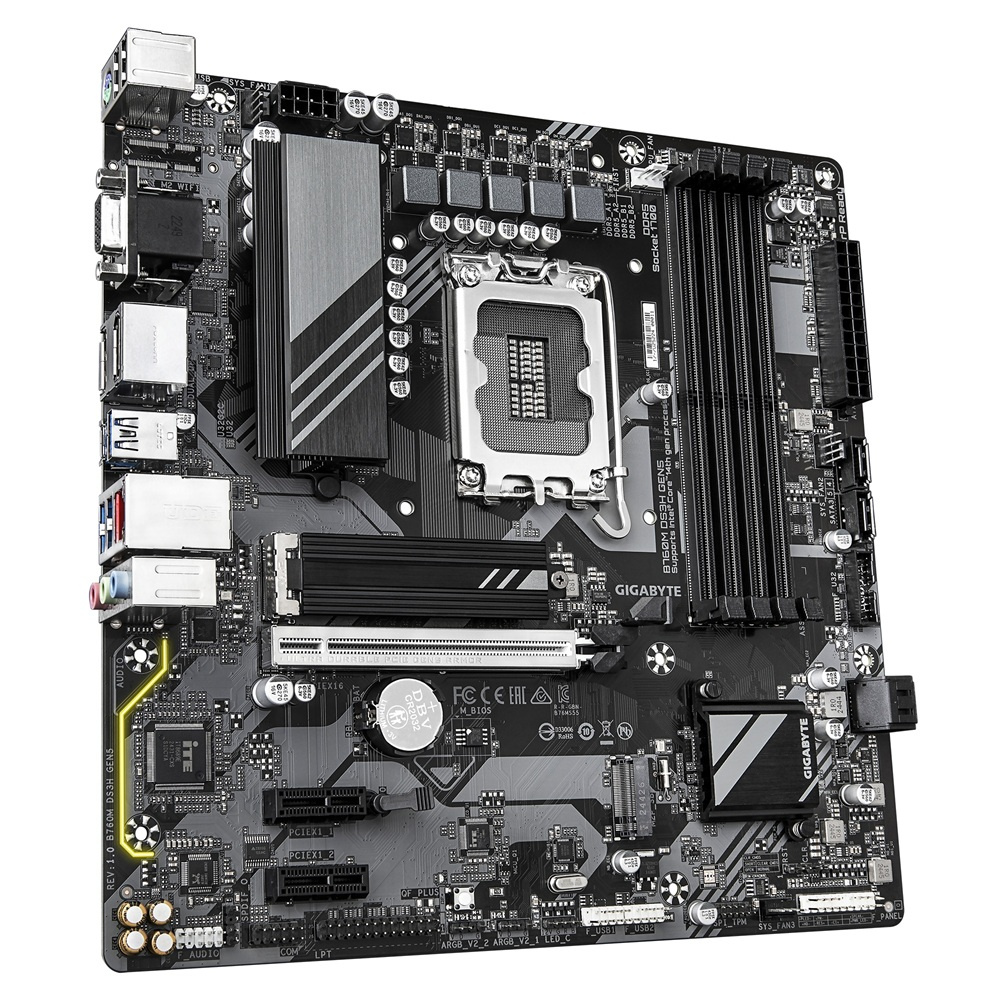

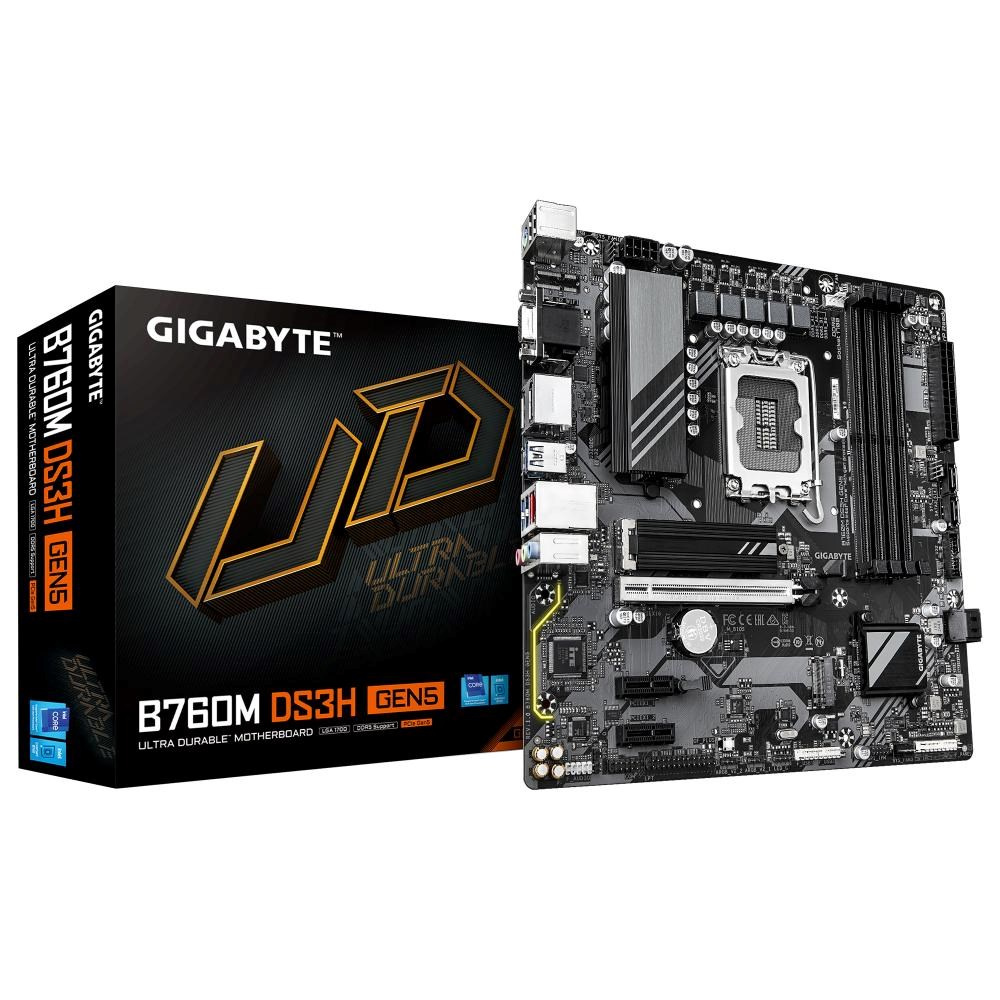

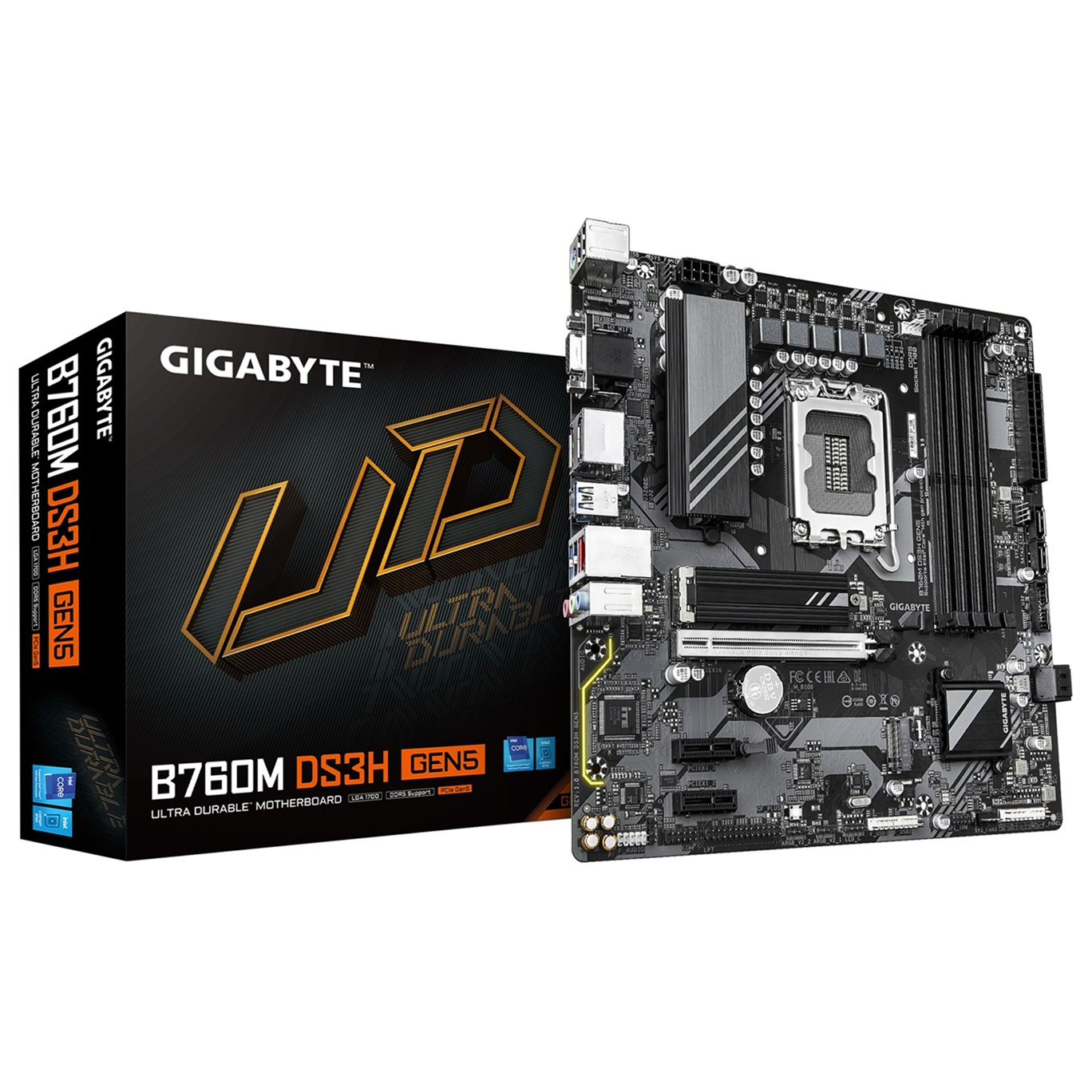

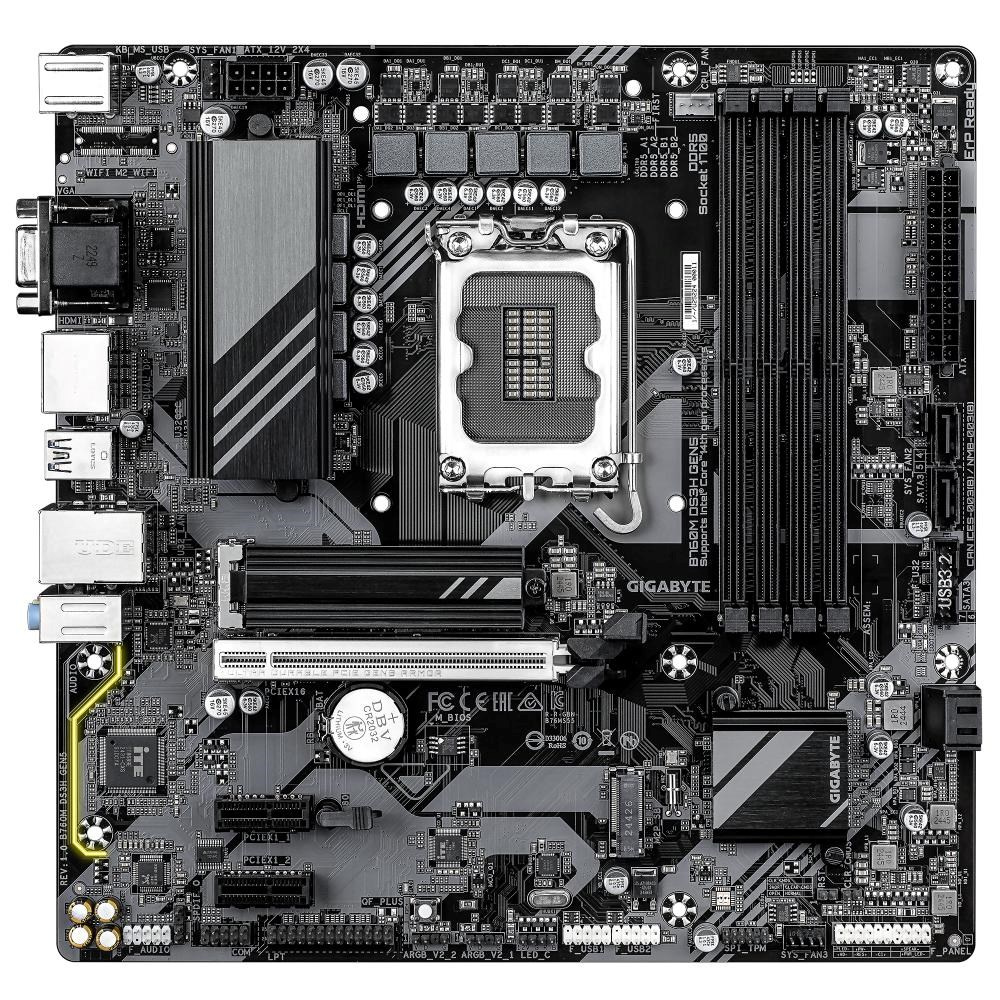

GIGABYTE MB Sc LGA1700 B760M DS3H GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, 1xVGA, mATX

CPU

Sockeť LGA1700: Podpora pre 14., 13. a 12. generáciu procesorov Intel Core™, Pentium Gold a Celeron
(Pre najnovší zoznam podporovaných CPU navštívte stránku GIGABYTE.)
L3 cache sa líši v závislosti od CPU

Čipset

Intel B760 Express čipset

Pamäť

Procesory Intel Core™ i9/i7 14. a 13. generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Procesory Intel Core™ i5/i3 13. generácie a 12. generácie Intel Core™, Pentium Gold a Celeron:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky s podporou do 256 GB (64 GB na jeden modul)
Architektúra duálneho kanálu
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC móde)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet DRAM modulov. Viac informácií nájdete na stránke GIGABYTE v „Memory Support List“.)

Grafika na doske

Integrovaný grafický procesor - podpora Intel HD Graphics:
- 1 x D-Sub port, podporuje maximálne rozlíšenie 1920x1200@60 Hz
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.

- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3

- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2

(Grafické špecifikácie môžu variť v závislosti od podpory CPU.)
Podpora až pre štyri obrazovky súčasne

Zvuk

Realtek Audio CODEC
Vysokodefiničný zvuk
2/4/5.1/7.1-kanálový
* Funkcionalitu zvukového zásuvky môžete meniť pomocou softvéru pre zvuk.
Na konfiguráciu 7.1-kanálového zvuku použite softvér na nastavenie zvuku.

Podpora S/PDIF Out

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Rozširujúce zásuvky

CPU:
- 1 x PCI Express x16 zásuvka, podpora PCIe 5.0 a chodí na x16
* PCIEX16 zásuvka môže podporovať iba grafickú kartu alebo NVMe SSD.

Čipset:
- 2 x PCI Express x1 zásuvky, podpora PCIe 3.0 a chodí na x1

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipová sada:
- 1 x USB Type-C port na zadnom paneli s podporou USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB základy

Interné I/O konektory

1 x 24-pinov ý ATX hlavný napájací konektor
1 x 8-pinový ATX 12V napájací konektor
1 x CPU chladičová zásuvka
3 x systémové chladičové zásuvky
2 x adresovateľné RGB Gen2 LED pásiky zásuvky
1 x RGB LED pásiková zásuvka
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový zásuvka
1 x predný panelový audio zásuvka
1 x USB 3.2 Gen 1 zásuvka
2 x USB 2.0/1.1 zásuvky
1 x dôveryhodný platformový modul (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul iba)
1 x sériový portový zásuvka
1 x paralelný portový zásuvka
1 x S/PDIF Out zásuvka
1 x tlačidlo Q-Flash Plus
1 x resetovací jumper
1 x vymazanie CMOS jumper

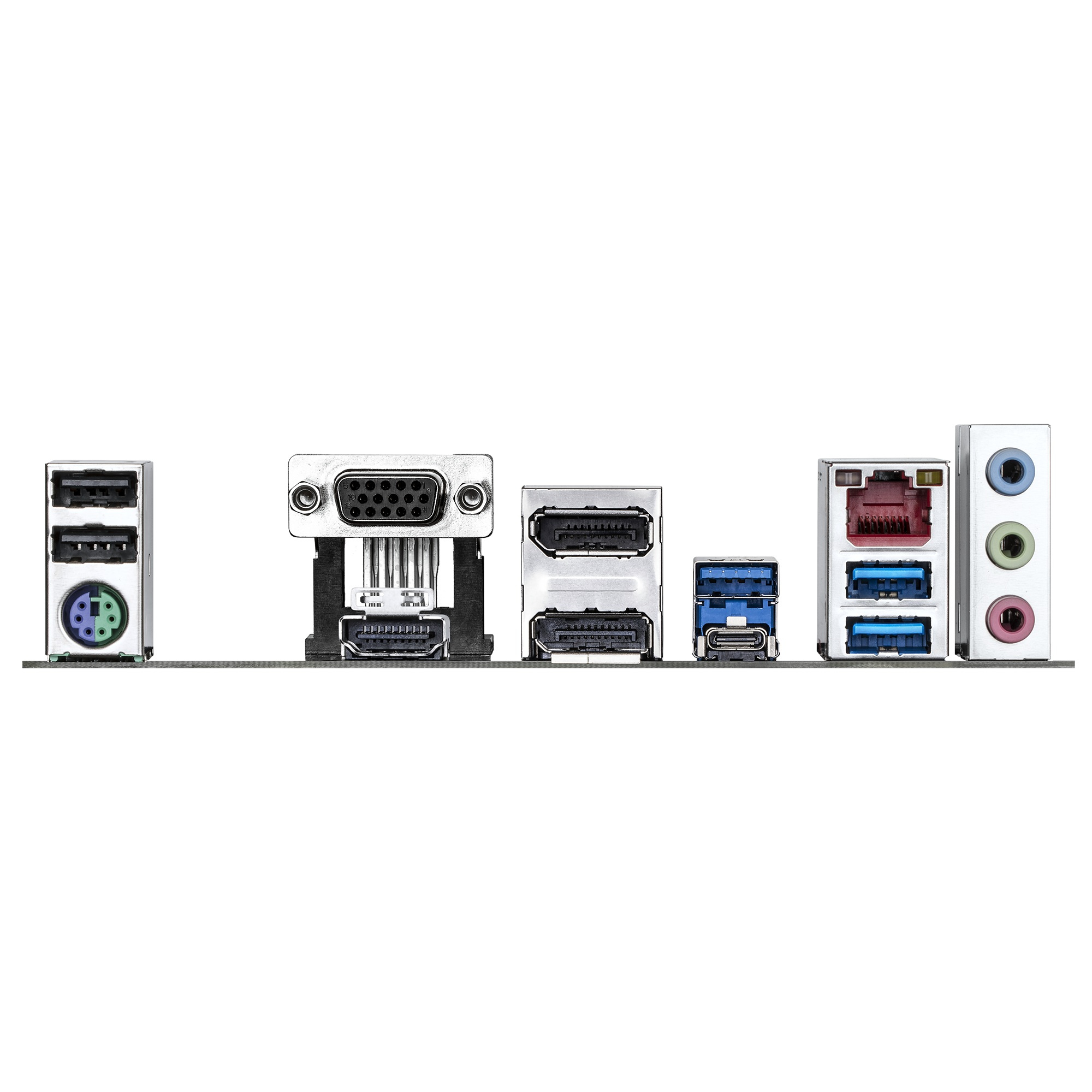

Zadný panel I/O konektory

2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
1 x D-Sub port (Poznámka)
1 x HDMI port (Poznámka)
2 x DisplayPorts (Poznámka)
3 x USB 3.2 Gen 1 porty
1 x USB Typ-C port so podporou USB 3.2 Gen 2
1 x RJ-45 port
3 x audio jacky

(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O Controller

Čip iTE I/O Controller

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku chladiacej vody
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora bude závislá od nainštalovaného ventilátora.

BIOS

1 x 128 Mbit flash
Vyššie licencovaný AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež kolísať v závislosti od špecifikácií základnej dosky.

Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Súhrnný softvér

Norton Internet Security (OEM verzia)

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Formát

Micro ATX formát; 24.4cm x 24.4cm
