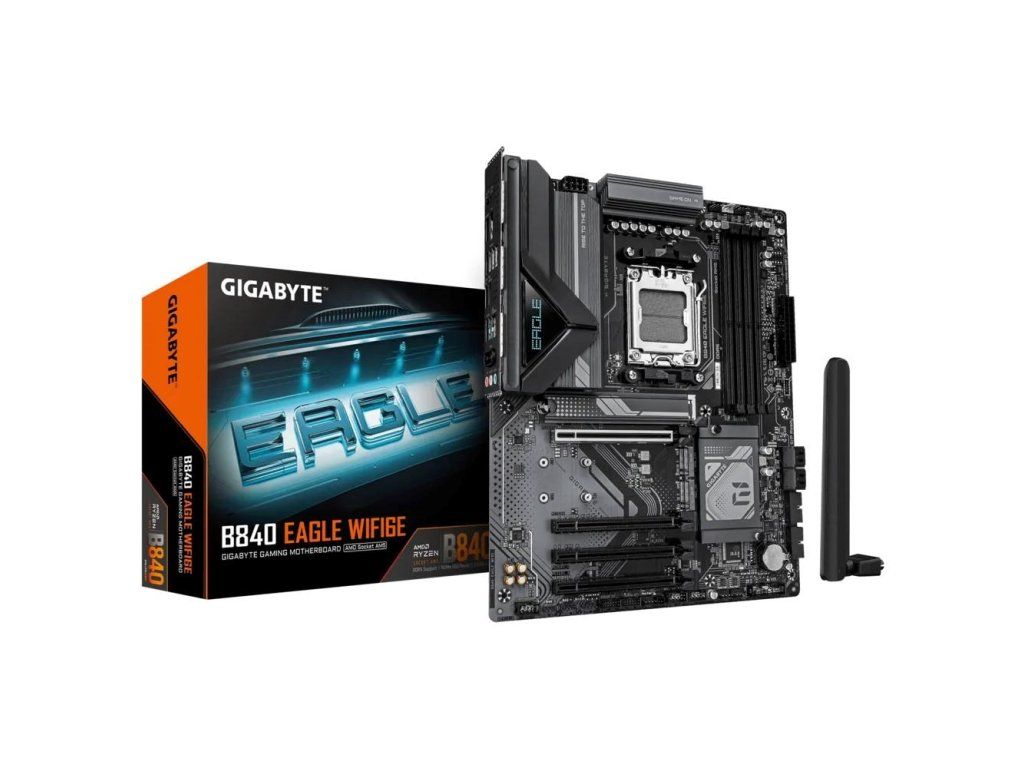

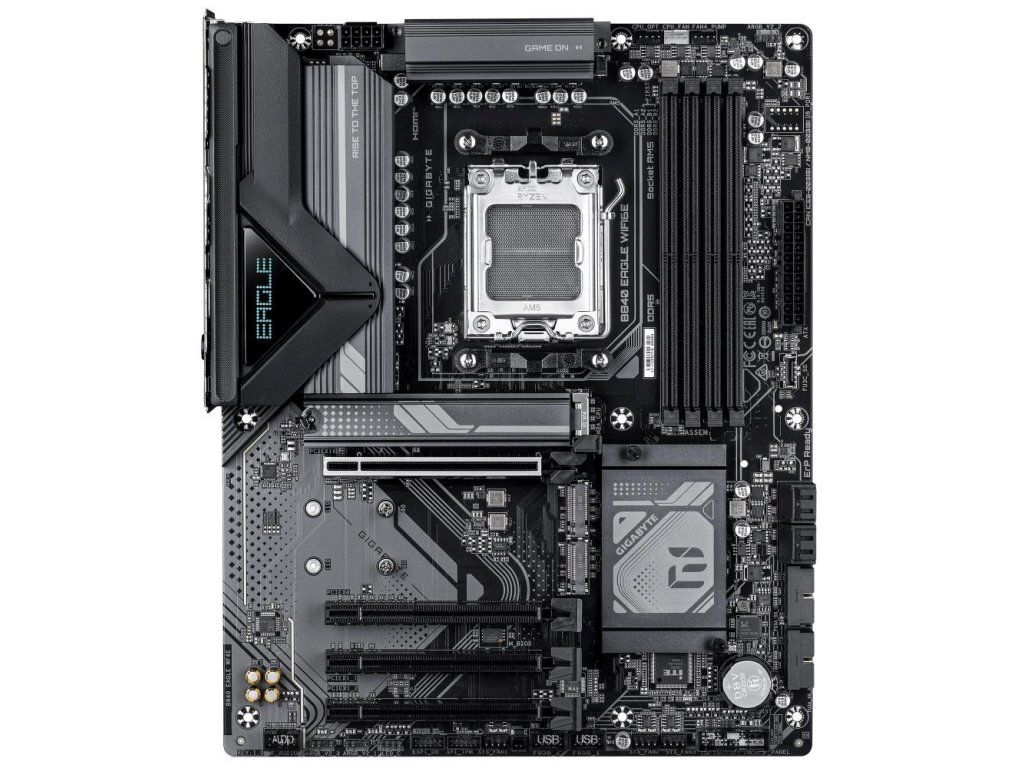

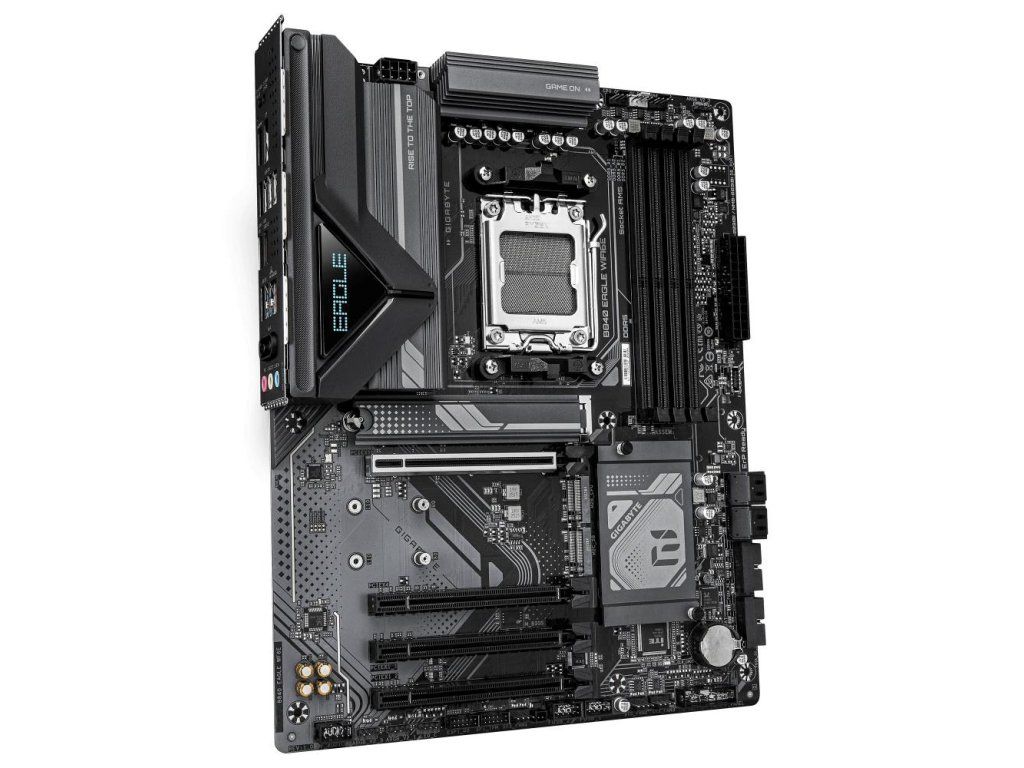

GIGABYTE MB Sc AM5 B840 EAGLE WF6E, AMD B840, 4xDDR5, Wifi, DP, HDMI, ATX

CPU

AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Serie procesorov/
AMD Ryzen™ 8000 Serie procesorov/
AMD Ryzen™ 7000 Serie procesorov
(Pre najnovší zoznam podpory CPU navštívte webovú stránku GIGABYTE.)

Čipová sada

AMD B840

Pamäť

Podpora DDR5 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5800(O.C) / 5600(O.C) / 5200 / 4800 / 4400 MT/s pamäťové moduly
4 x DDR5 DIMM zásuvky s podporou až do 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora pre neECC unbuffered DIMM 1Rx8/2Rx8/1Rx16 pamäťové moduly
Podpora pre AMD Extended Profiles pre pretaktovanie (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťové moduly
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet pamäťových modulov, viac informácií nájdete v zozname „Memory Support List“ na webovej stránke GIGABYTE.)

Grafika na palube

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1, HDCP 2.3 a HDR.
** Podpora pre natívne HDMI 2.1 TMDS kompatibilné porty.- 1 x DisplayPort, podporuje maximálne rozlíšenie 3840x2160@144 Hz
* Podpora pre DisplayPort 1.4.(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek Audio CODEC
Vysokokvalitný zvuk
2/4/5.1/7.1 kanálov
* Funkciu zvukového jacku môžete upraviť pomocou softvéru na zvukové nastavenia. Na konfiguráciu 7.1-kanálového zvuku pristupujte k softvéru na zvukové nastavenia.

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Realtek Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podporuje 2.4/5/6 GHz nosné pásma
- BLUETOOTH 5.3
- Podpora pre bezdrôtový štandard 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadenia.)
* Verzia Bluetooth sa môže s aktualizáciami meniť. Viac podrobností na webovej stránke dodávateľa Wi-Fi čipu.

Expanzné sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný do CPU:
- AMD Ryzen™ 9000/7000 Query procesory podporujú PCIe 4.0 x16 režim
- AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x8 režim
- AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x4 režim
* Slot PCIEX16 môže podporovať iba grafickú kartu alebo NVMe SSD. Ak chcete nainštalovať iba jednu grafickú kartu, uistite sa, že je umiestnená v PCIEX16 slote.Čipová sada:
- 1 x PCI Express x16 slot, podporujúci PCIe 3.0 a fungujúci na x4 (PCIEX4)
- 2 x PCI Express x16 sloty, podporujúce PCIe 3.0 a fungujúce na x1 (PCIEX1_1, PCIEX1_2)
* Slot PCIEX4 zdieľa šírku pásma s slotmi PCIEX1_1 a PCIEX1_2. Slot PCIEX4 pracuje až na režim x2, keď sú nainštalované sloty PCIEX1_1/PCIEX1_2.

Úložiskový rozhranie

1 x M.2 konektor (M2A_CPU), integrovaný do CPU, podporuje Socket 3, M key, typ 25110/22110/2580/2280 SSD:
- AMD Ryzen™ 9000/7000 Serie procesorov podporuje PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x4/x2 SSD
1 x M.2 konektor (M2B_CPU), integrovaný do CPU, podporuje Socket 3, M key, typ 25110/22110/2580/2280 SSD:
- AMD Ryzen™ 9000/7000 Serie procesorov podporuje PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 1 procesory podporujú PCIe 4.0 x4/x2 SSD
- AMD Ryzen™ 8000 Series-Phoenix 2 procesory podporujú PCIe 4.0 x2 SSD
1 x M.2 konektor (M2C_SB), integrovaný do čipovej sady, podporuje Socket 3, M key, typ 25110/22110/2580/2280 PCIe 3.0 x4/x2 SSD
4 x SATA 6Gb/s konektorov
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
* RAID 5 je k dispozícii iba pre procesory AMD Ryzen™ 9000 Series.RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU:
- 1 x USB Type-C port na zadnom paneli s podporou USB 3.2 Gen 2
- 2 x USB 3.2 Gen 1 porty na zadnom paneli
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 1 x USB Type-C port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 4 x USB 2.0/1.1 porty dostupné cez interné USB headery
Čipová sada+USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty dostupné cez interné USB headery

Vnútorné I/O konektory

1 x 24-pinový ATX hlavný napájací konektor
1 x 8-pinový ATX 12V napájací konektor
1 x CPU ventilátorový header
1 x CPU ventilátor/čerpadlo vodného chladenia header
3 x systémové ventilátorové headery
1 x systémové ventilátorové/čerpadlo vodného chladenia header
3 x adresovateľné RGB Gen2 LED pásikové headery
1 x RGB LED pásikový header
3 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový header
1 x audio header predného panelu
1 x USB Type-C header, s podporou USB 3.2 Gen 1
2 x USB 3.2 Gen 1 headery
2 x USB 2.0/1.1 headery
1 x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI V2)
1 x reset jumper
1 x Clear CMOS jumper

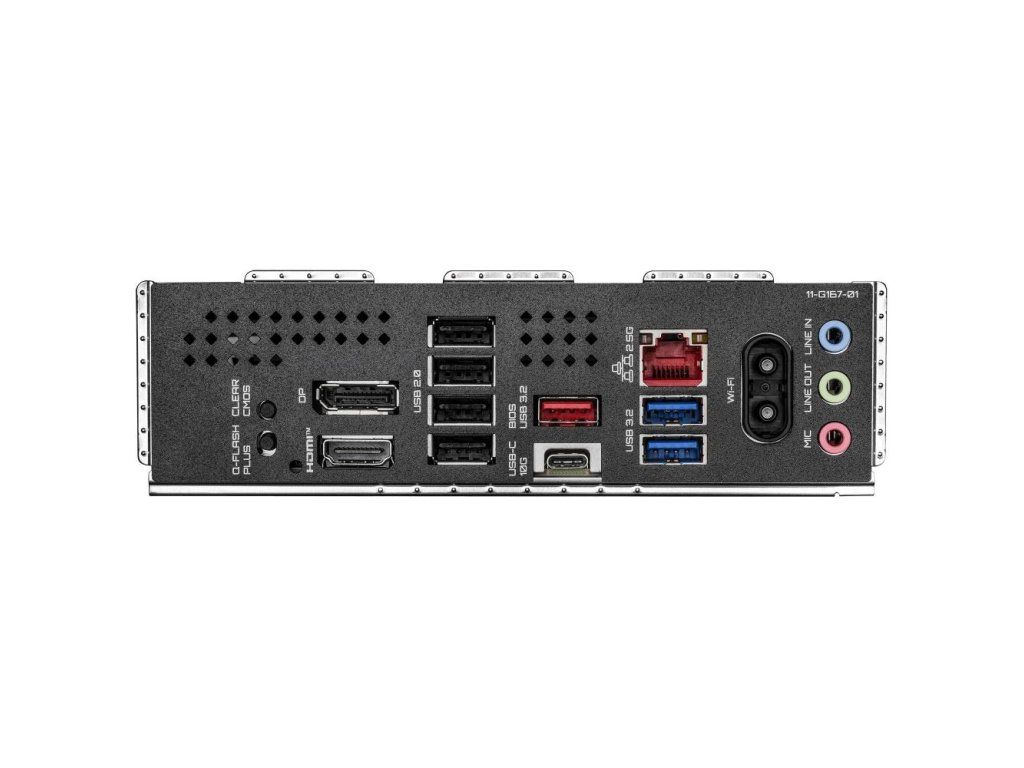

Základné konektory na zadnom paneli

1 x tlačidlo Q-Flash Plus
1 x tlačidlo Clear CMOS
1 x DisplayPort*
1 x HDMI port*
1 x USB Type-C port s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 2 Type-A port (červený)
2 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
2 x konektory antény (2T2R)
3 x audio jacky* Skutočná podpora môže variť v závislosti od CPU.

I/O Controller

iTE I/O Controller čip

Monitoring H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody v chladivom systéme
Varovanie pred zlyhaním ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).

BIOS

1 x flash pamäť 256 Mbit
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môže líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie sa môžu tiež líšiť v závislosti od špecifikácií základnej dosky.Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Súčasťou balenia Softvér

Norton Internet Security (OEM verzia)

Operačný systém

Podpora Windows 11 64-bit
Podpora Windows 10 64-bit

Tvar dosky

Formát ATX; 30.5 cm x 24.4 cm
