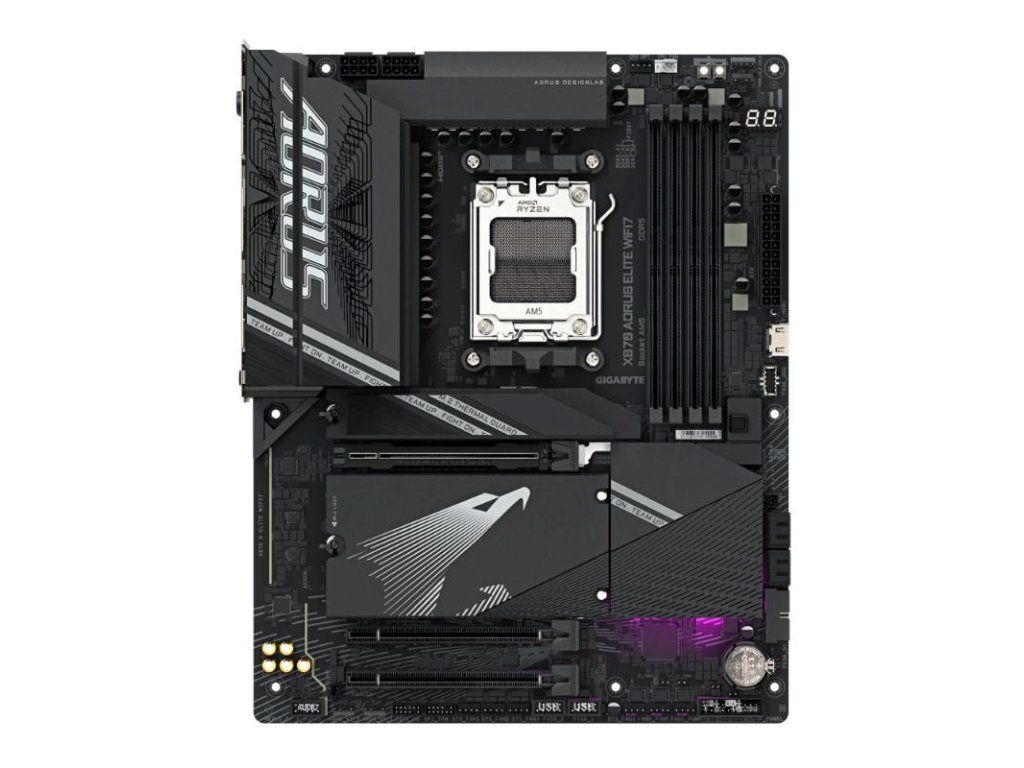

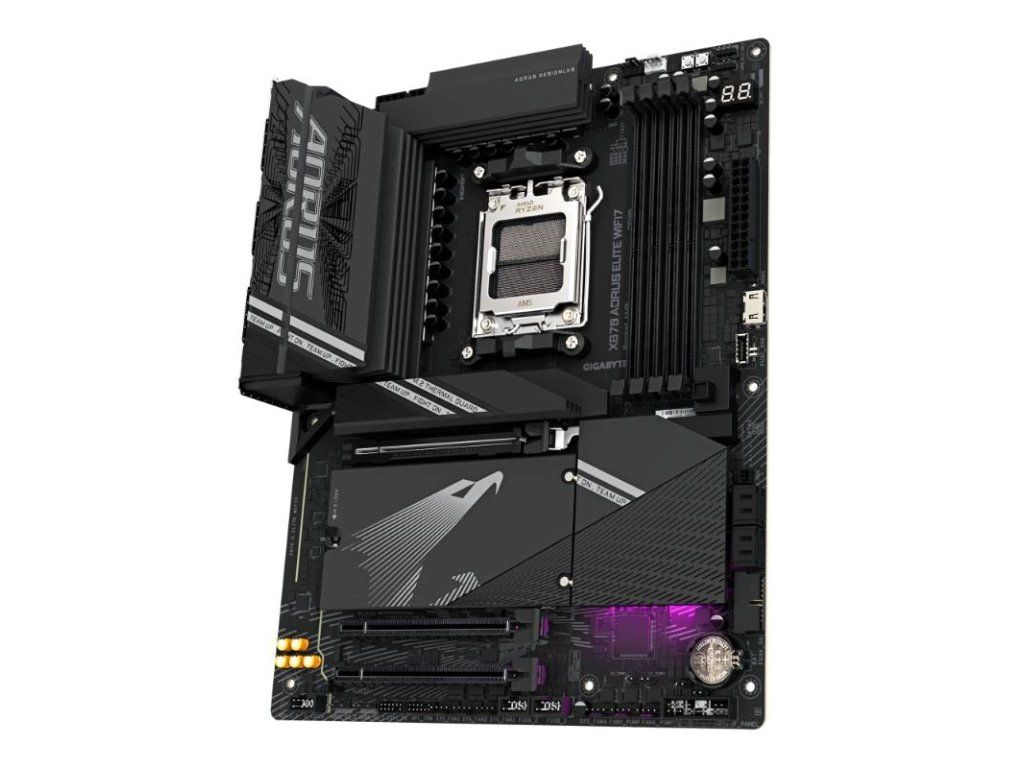

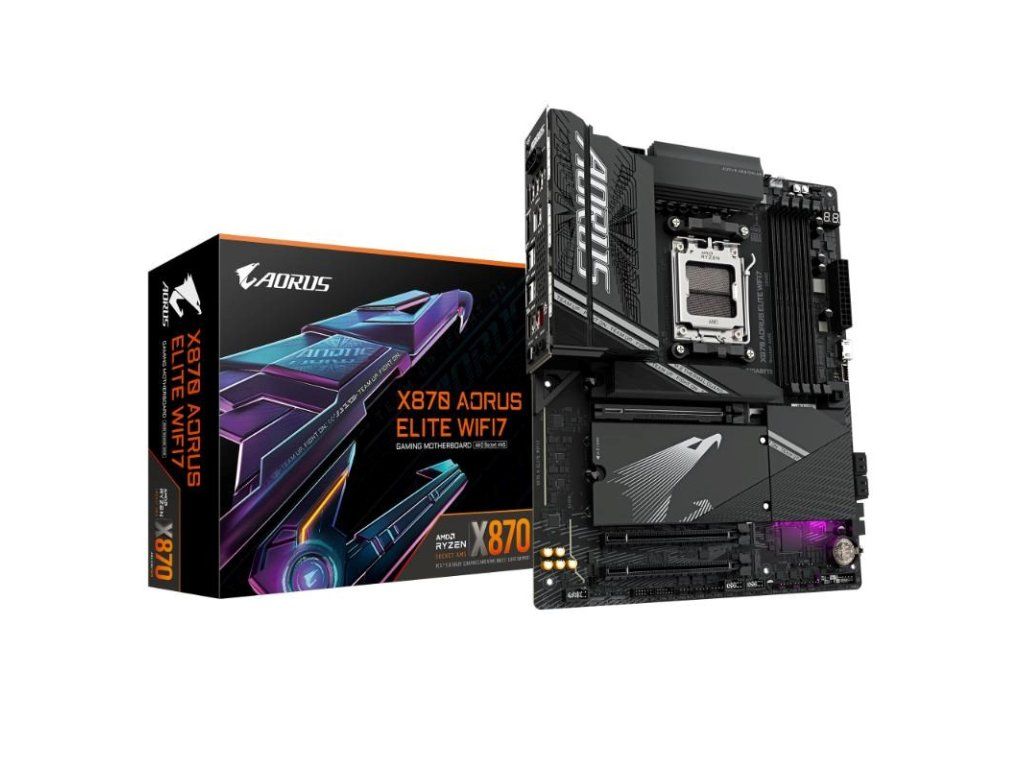

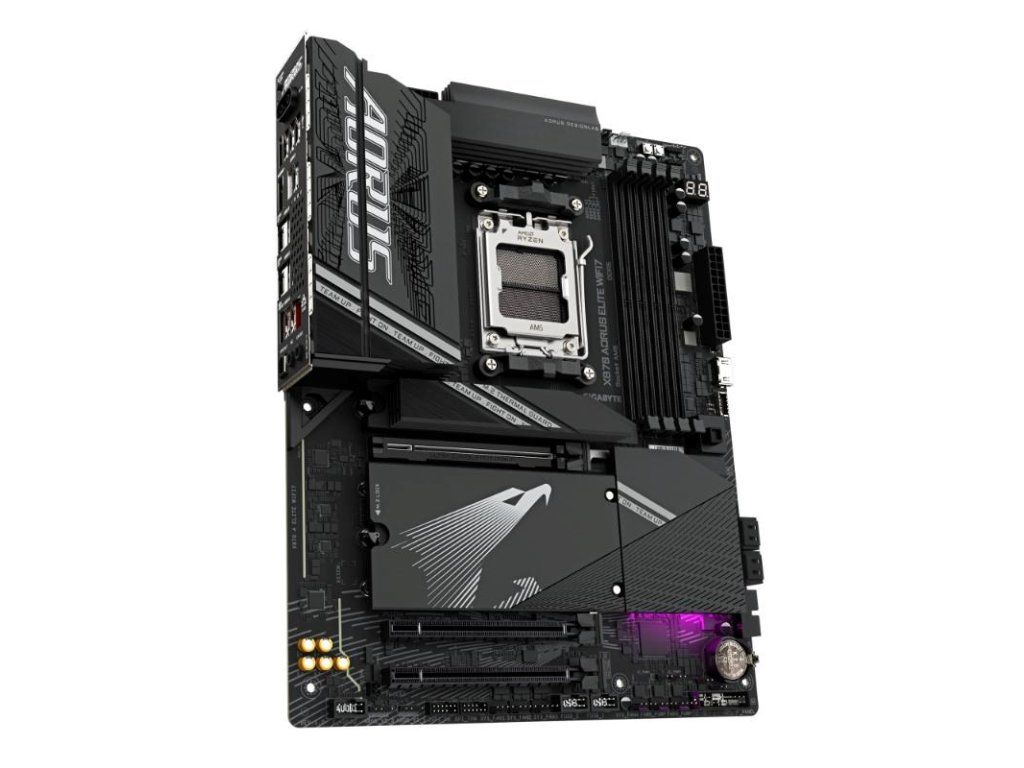

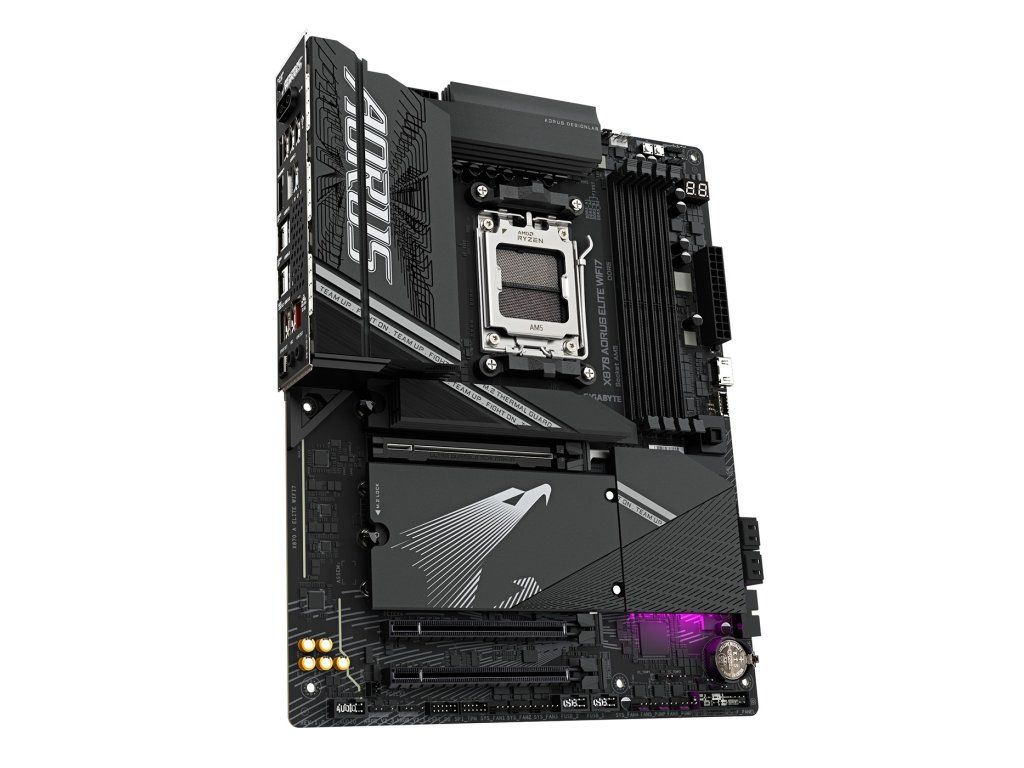

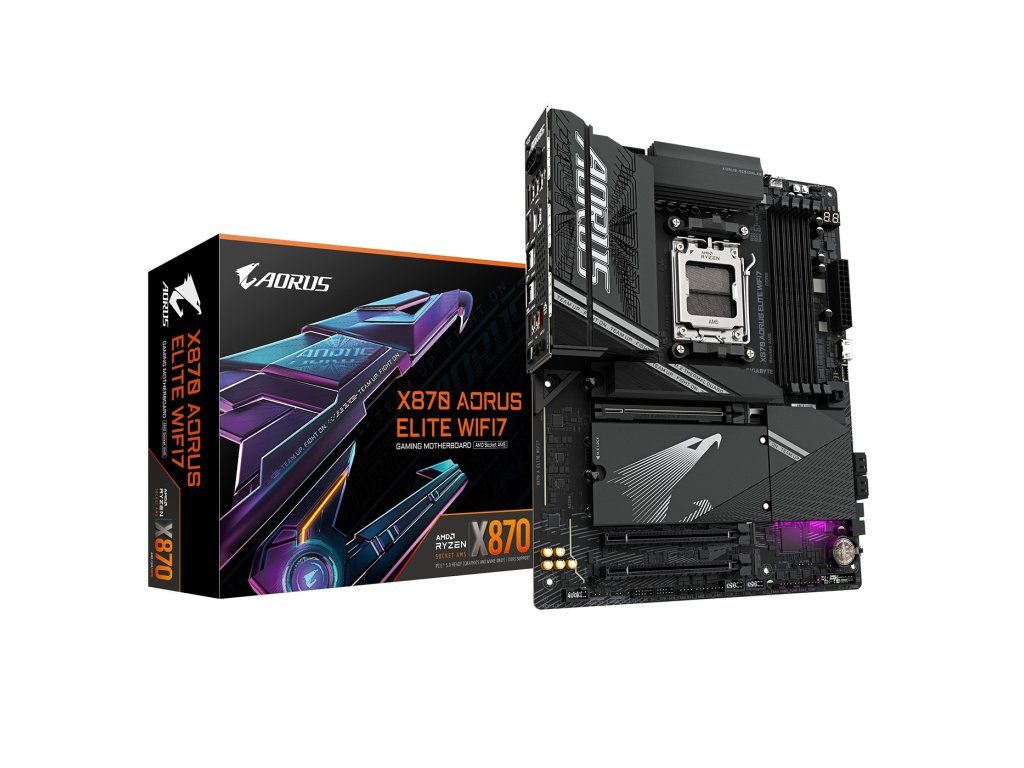

GIGABYTE MB Sc AM5 X870 A ELITE WIFI7, AMD X870, 4xDDR5, 2xHDMI, 2xUSB4, WiFi

CPU

AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Series procesory/
AMD Ryzen™ 8000 Series procesory/
AMD Ryzen™ 7000 Series procesory
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)

Chipset

AMD X870

Pamäť

Podpora DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuviek s podporou systému s až 256 GB (64 GB na jeden modul)
Dvojkanálová architektúra pamäte
Podpora non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 moduly
Podpora pre AMD Extended Profiles pre pretaktovanie (AMD EXPO™) a Extreme Memory Profile (XMP) moduly pamäte
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátový prenos (rýchlosť) a počet DRAM modulov, viac informácií nájdete v "Memory Support List" na webovej stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + ASMedia USB4 Controller:
- 2 x USB4 USB Type-C porty, podporujúce USB4 a výstupy HDMI s maximálnym rozlíšením 3840x2160@240 Hz
* Podpora DisplayPort 1.4 a HDR.
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
** Podpora natívnych portov HDMI 2.1 TMDS kompatibilných.
- 1 x predný HDMI port, podporujúci maximálne rozlíšenie 1920x1080@30 Hz
* Podpora HDMI 1.4
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Podpora až štyroch displejov súčasne

Zvuk

Realtek ALC1220 CODEC
* Výstupný jack na zadnej paneli podporuje DSD zvuk.
Vyšší rozlíšenie zvuku
2/4/5.1/7.1-kanálový
* Môžete zmeniť funkciu audio jacku pomocou softvéru na zvukovej karte. Pre konfiguráciu 7.1-kanálového zvuku načítajte softvér na zvukové nastavenia.
Podpora S/PDIF Out

LAN

LAN čip Realtek 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtová komunikačná modul

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, podpora pre 2,4/5/6 GHz prenosové pásma
- BLUETOOTH 5.4
- Podpora pre 11be 160MHz bezdrôtový štandard
Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, podpora pre 2,4/5/6 GHz prenosové pásma
- BLUETOOTH 5.4
- Podpora pre 11be 160MHz bezdrôtový štandard
(Skutočná dátová rýchlosť môže závisieť od prostredia a zariadení.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 na správnu funkčnosť. (Nemá sa podporovať ovládač pre Windows 10.)
** Dostupnosť kanálov Wi-Fi 7 na 6 GHz pásme závisí od predpisov jednotlivých krajín.

Rozšírené zásuvky

1 x PCI Express x16 zásuvka (PCIEX16), integrovaná v CPU:
- Procesory AMD Ryzen™ 9000/7000 Series podporujú režim PCIe 5.0 x16
* Zásuvky M2B_CPU a M2C_CPU zdieľajú šírku pásma so zásuvkou PCIEX16.
- Keď je zapojený konektor M2B_CPU alebo M2C_CPU, zásuvka PCIEX16 funguje až na x8 režime.
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8 režim
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4 režim
(Zásuvka PCIEX16 môže podporovať iba grafickú kartu alebo NVMe SSD. Ak bude inštalovaná iba jedna grafická karta, uistite sa, že je umiestnená v zásuvke PCIEX16.)
Čipová sada:
- 1 x PCI Express x16 zásuvka, podporujúca PCIe 4.0 a chod x4 (PCIEX4)
* Zásuvka PCIEX4 zdieľa šírku pásma so zásuvkou M2D_SB. Zásuvka PCIEX4 nebude dostupná, keď je zariadenie zapojené do zásuvky M2D_SB.
- 1 x PCI Express x16 zásuvka, podporujúca PCIe 3.0 a chod x2 (PCIEX2)

Úložné rozhranie

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podporuje Socket 3, M key, typ 25110/22110/2580/2280 SSDs:
- Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 5.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
- Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSDs
2 x M.2 konektory (M2B_CPU, M2C_CPU), integrované v CPU, podporujú Socket 3, M key, typ 22110/2280 SSDs:
- Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 5.0 x4/x2 SSDs
* Zásuvky M2B_CPU a M2C_CPU nie sú dostupné pri použití procesora AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2.
1 x M.2 konektor (M2D_SB), integrovaný v čipovej sade, podporuje Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSDs
4 x SATA 6Gb/s zásuviek podporujúcich RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD zariadenia
* RAID 5 je dostupný len pre procesory AMD Ryzen™ 9000 Series.
Podpora RAID 0, RAID 1 a RAID 10 pre SATA zariadenia

USB

CPU+ASMedia USB4 ovládač:
- 2 x USB4 USB Type-C porty na zadnom paneli
CPU+USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty na zadnom paneli
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB Type-C port s podporou USB 3.2 Gen 2x2, dostupný cez interný USB header
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
- 4 x USB 2.0/1.1 porty dostupné cez interné USB headers

Interné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
2 x 8-pin ATX 12V napájacie konektory
1 x CPU fan header
1 x CPU fan/vodný chladiaci čerpadlo header
4 x systémové fan header
2 x systémové fan/vodné chladiace čerpadlo header
3 x adresovateľné RGB Gen2 LED pásikové zástrčky
1 x RGB LED pásiková zástrčka
4 x M.2 Socket 3 konektory
4 x SATA 6Gb/s zásuvky
1 x predný panelový konektor
1 x predný panelový audio konektor
1 x USB Type-C zástrčka s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 zástrčka
2 x USB 2.0/1.1 zástrčky
1 x hlásič hluku
1 x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x HDMI port (poznámka)
1 x tlačidlo napájania
1 x tlačidlo reset
2 x hlásiče teploty
1 x reset jumper
1 x vymazanie CMOS jumper

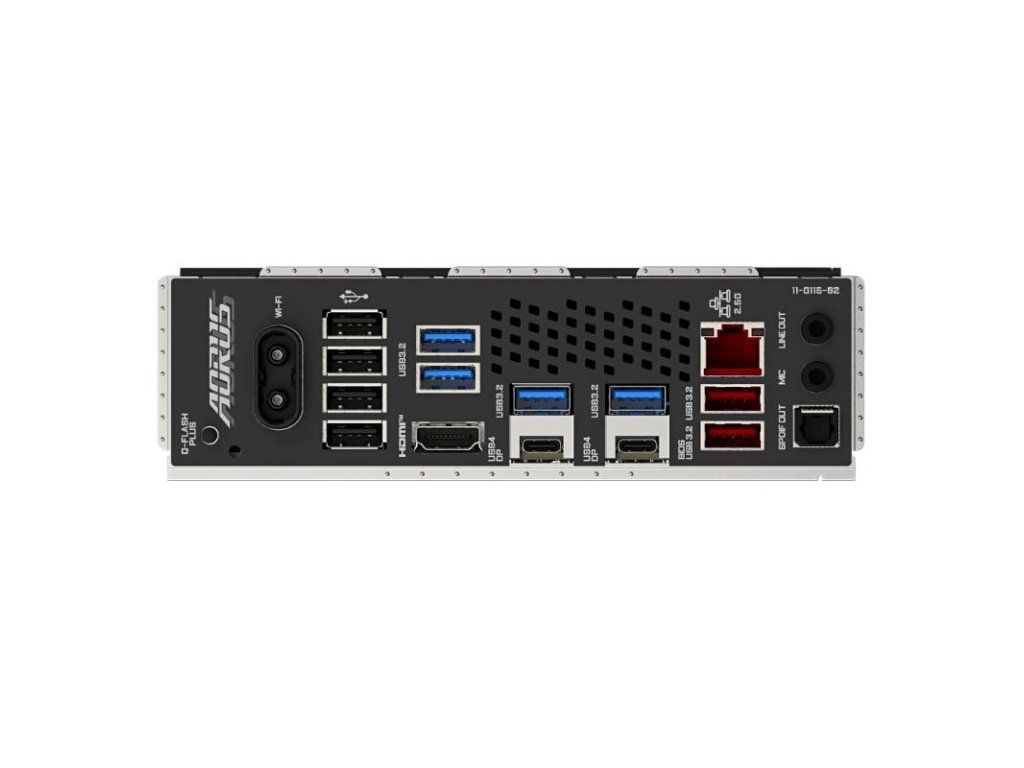

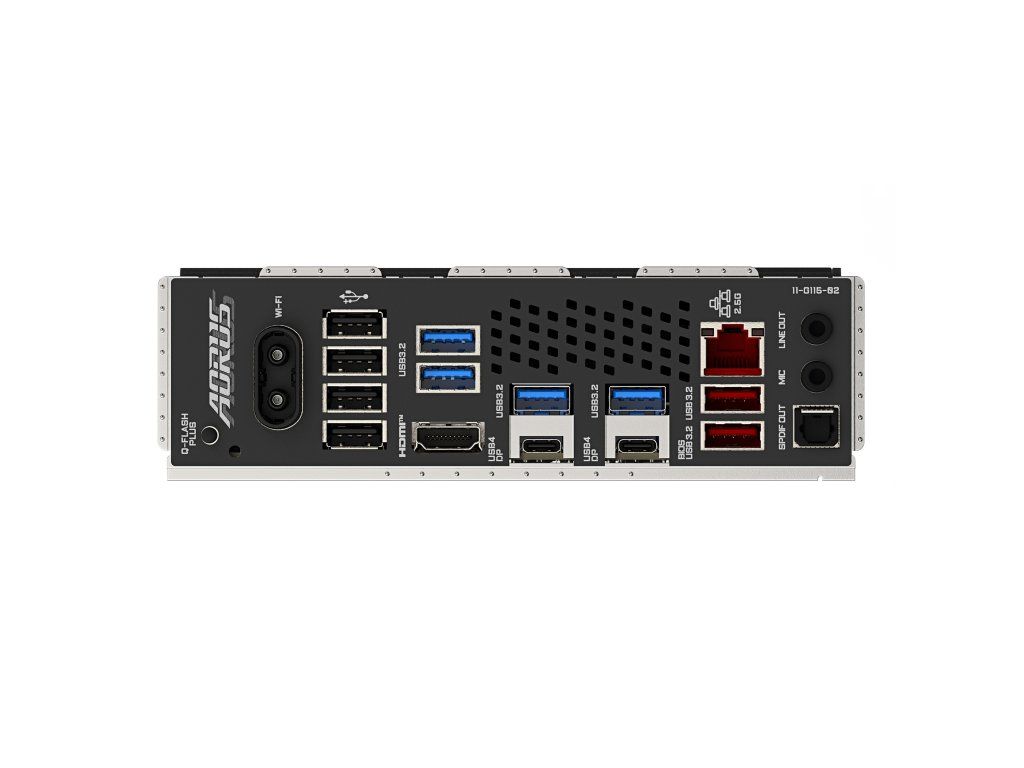

Back Panel Connectors

1 x tlačidlo Q-Flash Plus
1 x HDMI port (poznámka)
2 x konektory antény (2T2R)
2 x USB4 USB Type-C porty (DisplayPort (poznámka))
2 x USB 3.2 Gen 2 Type-A porty (červené)
4 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
1 x optický S/PDIF Out konektor
2 x audio jacky

I/O Controller

iTE I/O Controller čip

H/W Monitorovanie

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vodného chladenia
Upozornenie na zlyhanie ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).
Detekcia hluku

BIOS

1 x 256 Mbit flash
Užívateľsky licencovaný AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinečné funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môže líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa môžu líšiť v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup

Pré-inštalovaný softvér

Norton Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora Windows 11 64-bit

Tvarový faktor

Formát ATX; 30,5 cm x 24,4 cm
