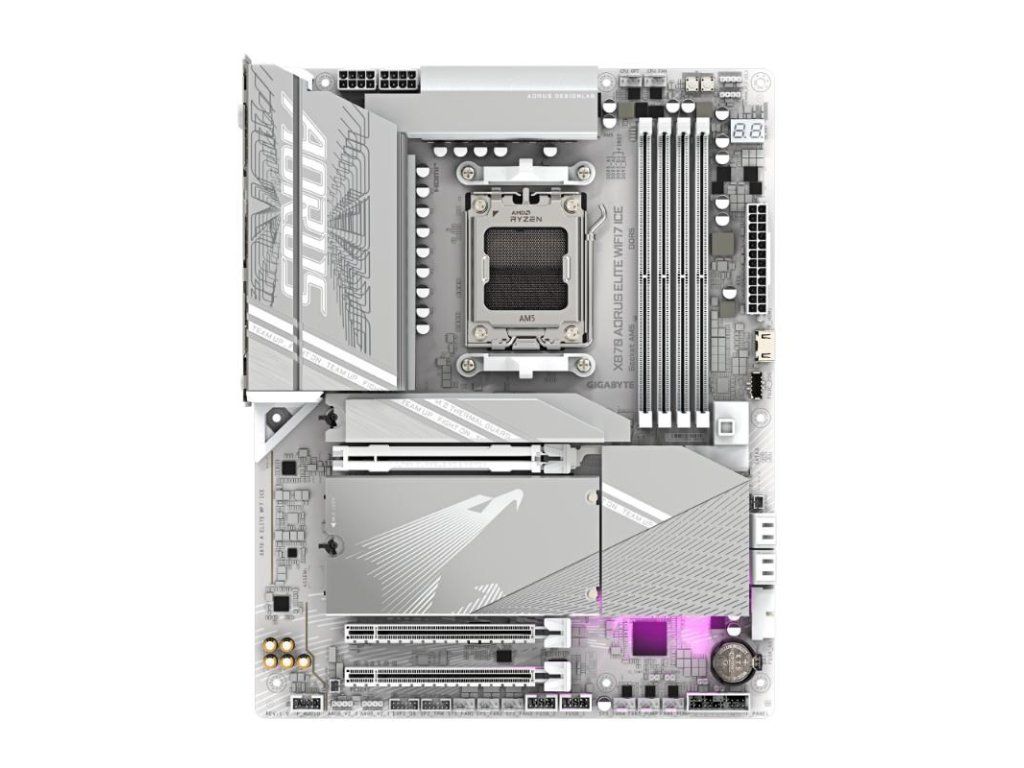

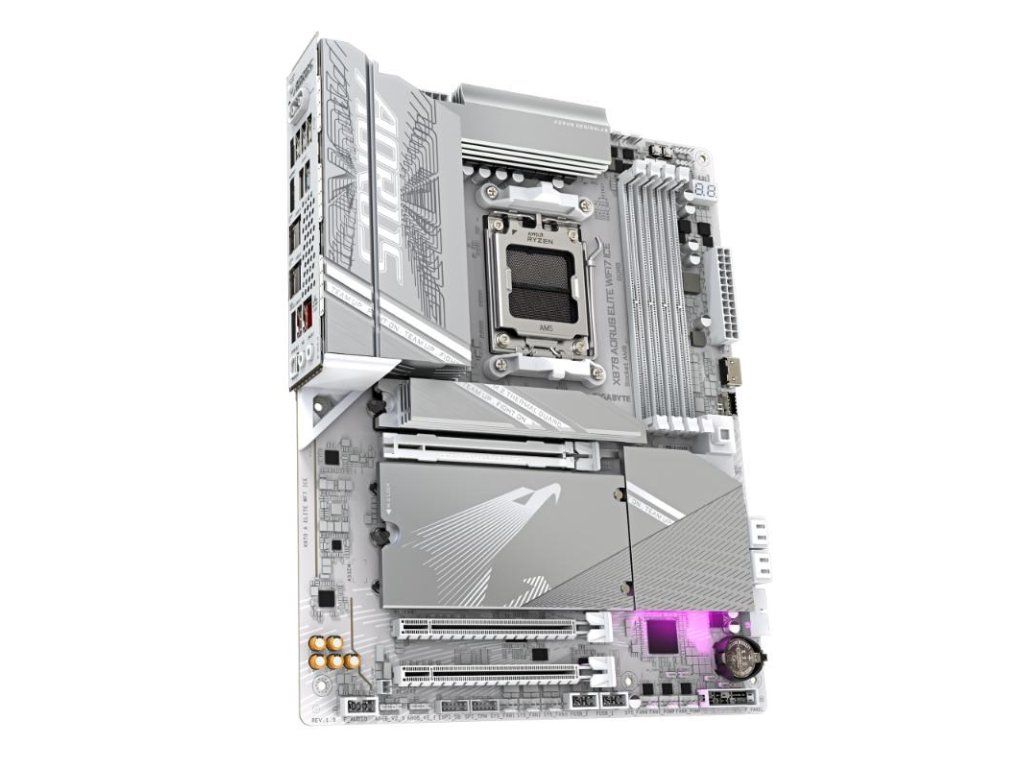

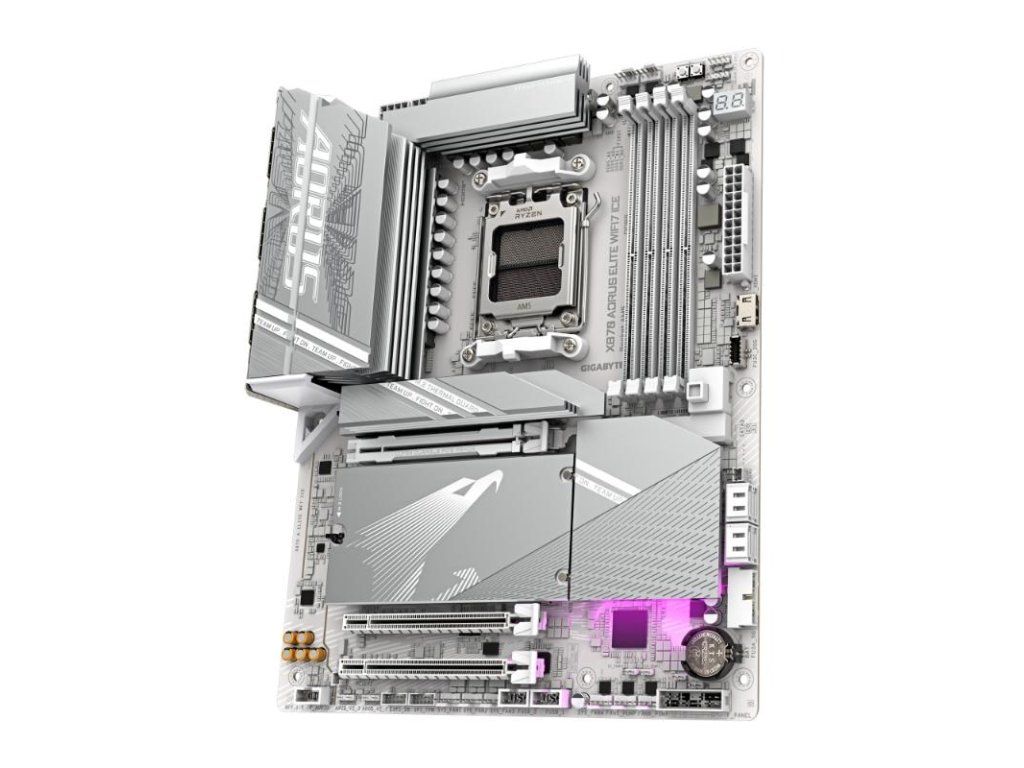

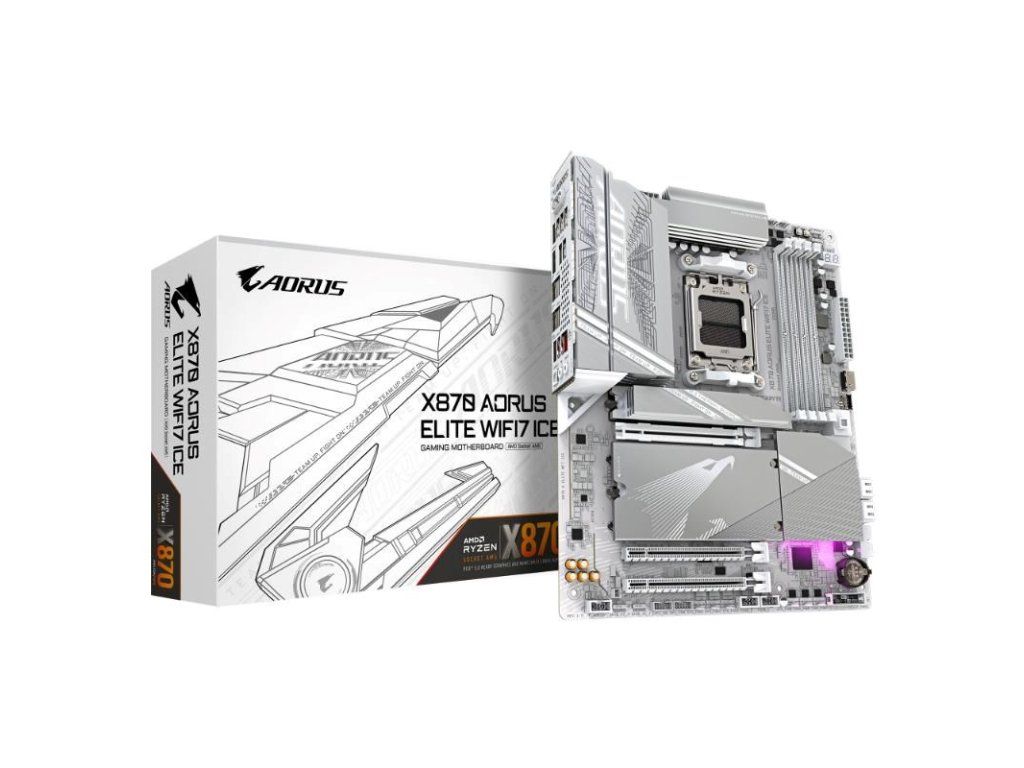

GIGABYTE MB Sc AM5 X870 A ELITE WF7 ICE, AMD X870, 4xDDR5, 2xHDMI, 2xUSB4, WiFi

CPU

AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Series Processors/
AMD Ryzen™ 8000 Series Processors/
AMD Ryzen™ 7000 Series Processors
(Pre najnovší zoznam podporovaných CPU navštívte web GIGABYTE.)

Séria čipsetu

AMD X870

Pamäť

Podpora DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky podporujúce až do 256 GB (64 GB na single DIMM) systémovej pamäte
Architektúra dvoch kanálov pamäte
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora rozšírených profilov AMD EXtended Profiles pre Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátový tok (rýchlosť), a počet DRAM modulov, pre viac informácií navštívte "Memory Support List" na web stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics + ASMedia USB4 Controller:
- 2 x USB4 USB Type-C porty, podpora USB4 a DisplayPort videových výstupov a maximálneho rozlíšenia 3840x2160@240 Hz
* Podpora DisplayPort 1.4 a HDR.
Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1, HDCP 2.3 a HDR.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
- 1 x predný HDMI port, podporujúci maximálne rozlíšenie 1920x1080@30 Hz
* Podpora HDMI 1.4.
(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)
Podpora až do štvorobrazu súčasne

Zvuk

Realtek ALC1220 CODEC
* Reproduktor na zadnom paneli podporuje DSD zvuk.
Vysokokvalitný zvuk
2/4/5.1/7.1-kanálov
* Funkciu zvukového jacku môžete zmeniť pomocou softvéru pre zvuk. Pre konfiguráciu 7.1-kanálového zvuku odporúčame použiť softvér.
Podpora S/PDIF Out

LAN

Realtek 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, podpora pre 2.4/5/6 GHz kanálové pásma
- BLUETOOTH 5.4
- Podpora pre 11be 160MHz bezdrôtový štandard
Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, podpora pre 2.4/5/6 GHz kanálové pásma
- BLUETOOTH 5.4
- Podpora pre 11be 160MHz bezdrôtový štandard
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 na správnu funkciu. (Pre Windows 10 nie je dostupný ovládač.)
** Dostupnosť kanálov Wi-Fi 7 na 6 GHz pásme závisí od regulácií jednotlivých krajín.

Expanzné Sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 5.0 x16 režim
* M2B_CPU a M2C_CPU konektory zdieľajú šírku pásma s PCIEX16 slotom.
Pri vyplnení M2B_CPU alebo M2C_CPU konektora, PCIEX16 slot funguje v režime x8.
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x8
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4
(PCIEX16 slot môže podporovať len grafickú kartu alebo NVMe SSD. Ak je inštalovaná len jedna grafická karta, uistite sa, že je vložená do PCIEX16 slotu.)
Čipset:
- 1 x PCI Express x16 slot, podporujúci PCIe 4.0 a prevádzka v režime x4 (PCIEX4)
* PCIEX4 slot zdieľa šírku pásma s M2D_SB konektorom. Ak je zariadenie vložené do M2D_SB konektora, PCIEX4 slot nebude dostupný.
- 1 x PCI Express x16 slot, podporujúci PCIe 3.0 a prevádzku v režime x2 (PCIEX2)

Úložisko

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M kľúč, typ 25110/22110/2580/2280 SSD:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 5.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSD
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSD
2 x M.2 konektory (M2B_CPU, M2C_CPU), integrované v CPU, podpora Socket 3, M kľúč, typ 22110/2280 SSD:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 5.0 x4/x2 SSD
* M2B_CPU a M2C_CPU konektory sú nedostupné pri použití procesora AMD Ryzen™ 8000 Series-Phoenix 1/Phoenix 2.
1 x M.2 konektor (M2D_SB), integrovaný v čipsete, podpora Socket 3, M kľúč, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 x SATA 6Gb/s konektory RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
* RAID 5 je dostupný len pre AMD Ryzen™ 9000 Series Processors.
RAID 0, RAID 1 a RAID 10 pre SATA zariadenia

USB

CPU+ASMedia USB4 riadič:
- 2 x USB4 USB Type-C porty na zadnom paneli
CPU+USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 porty na zadnom paneli
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipset:
- 1 x USB Type-C port s podporou USB 3.2 Gen 2x2, dostupný cez vnútorný USB header
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 2 x USB 3.2 Gen 1 porty cez vnútorný USB header
- 4 x USB 2.0/1.1 porty cez vnútorné USB headers

Vnútorné I/O konektory

1 x 24-pin ATX hlavný napájací konektor
2 x 8-pin ATX 12V napájacie konektory
1 x CPU ventilačný header
1 x CPU ventilátor/water cooling pump header
4 x systémové fan header
2 x systémové fan/water cooling pump header
3 x adresovateľné RGB Gen2 LED pásikové hlavy
1 x RGB LED pásiková hlava
4 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD zariadenia
1 x predný panelový header
1 x audio header pre predný panel
1 x USB Type-C header s podporou USB 3.2 Gen 2x2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x hlásič hluku
1 x Trusted Platform Module header (iba pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x HDMI port (Poznámka)
1 x tlačidlo napájania
1 x tlačidlo resetu
2 x senzory teploty
1 x reset jumper
1 x Clear CMOS jumper

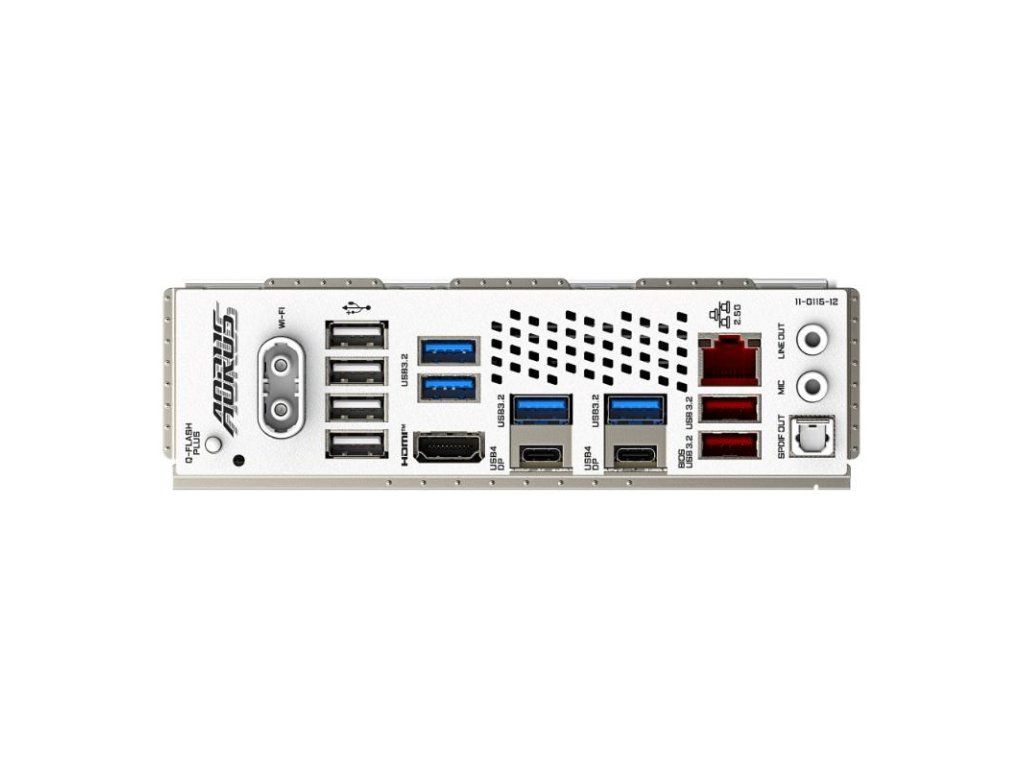

Pripojovacie konektory na zadnom paneli

1 x Q-Flash Plus tlačidlo
1 x HDMI port (Poznámka)
2 x anténne konektory (2T2R)
2 x USB4 USB Type-C porty (DisplayPort (Poznámka))
2 x USB 3.2 Gen 2 Type-A porty (červené)
4 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty
1 x RJ-45 port
1 x optický S/PDIF Out konektor
2 x audio jacky

I/O riadič

iTE I/O Controller čip

Monitorovanie H/W

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody v chladení
Varovanie pri zlyhaní ventilátora
Riadenie rýchlosti ventilátora
* Podpora riadenia rýchlosti ventilátora (čerpadla) závisí od inštalovaného ventilátora (čerpadla).
Detekcia hluku

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť podľa modelu základnej dosky. Funkcie každej aplikácie sa môžu líšiť v závislosti od špecifikácií základnej dosky.
Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Dodávaný softvér

Norton Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora Windows 11 64-bit

Formát

Formát ATX; 30,5 cm x 24,4 cm
