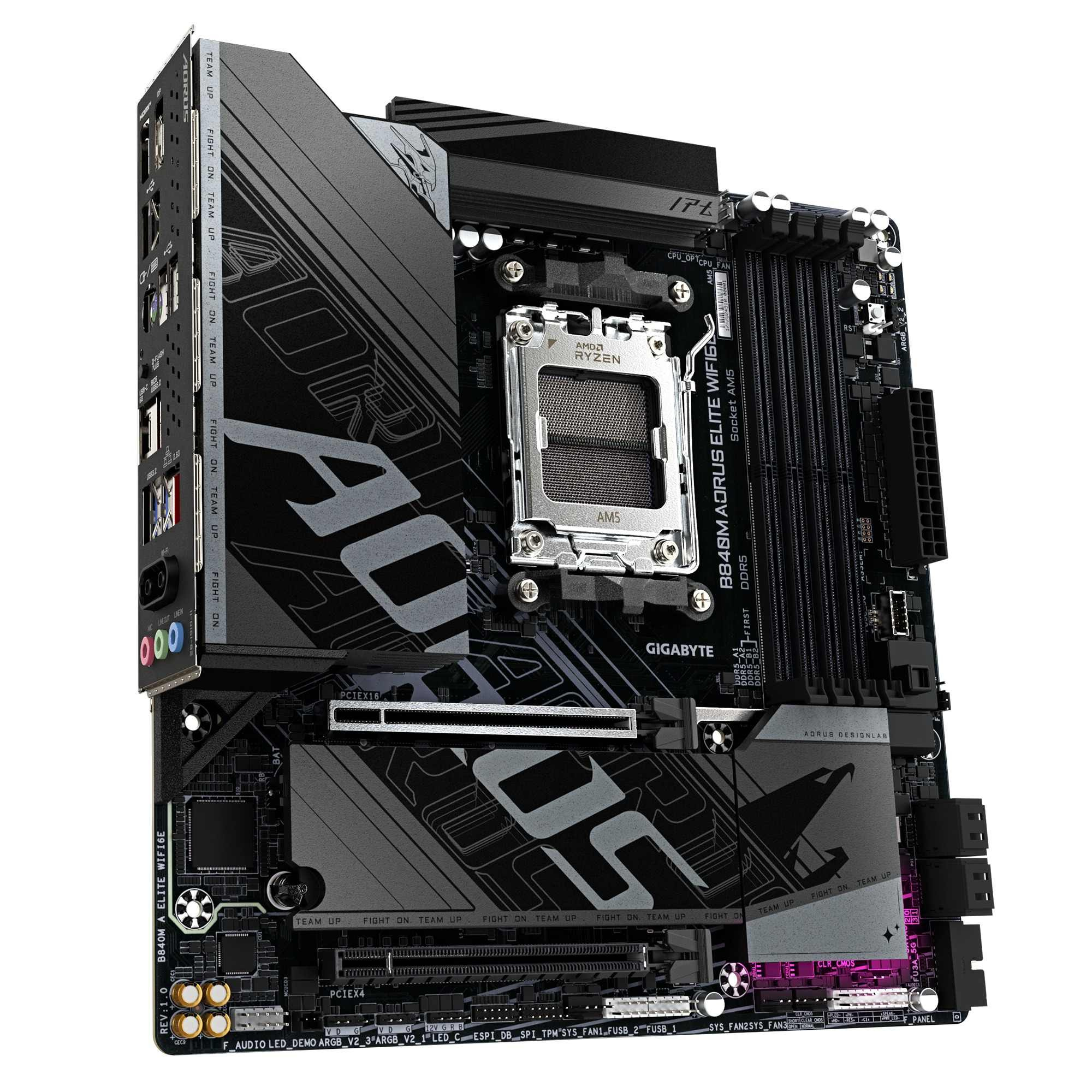

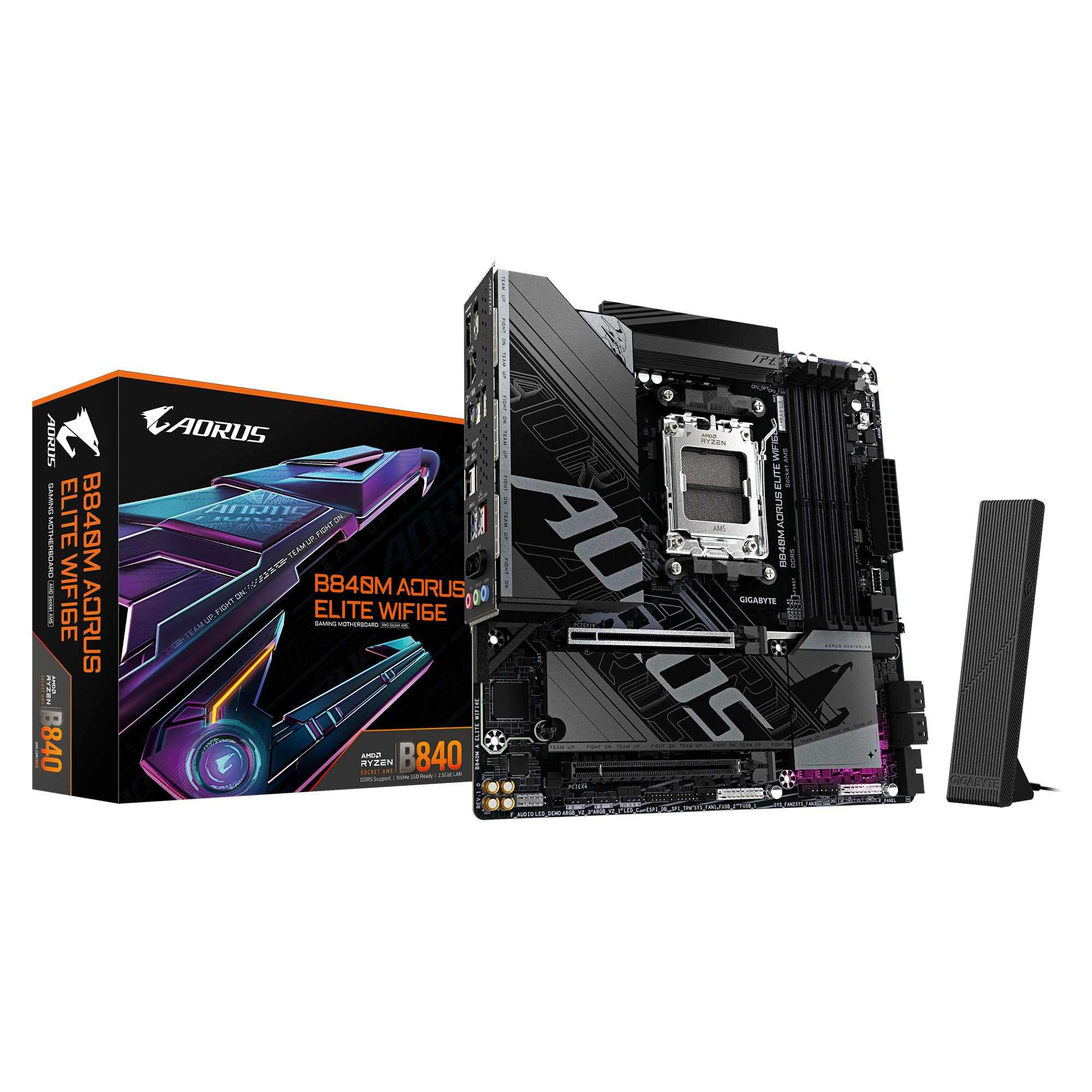

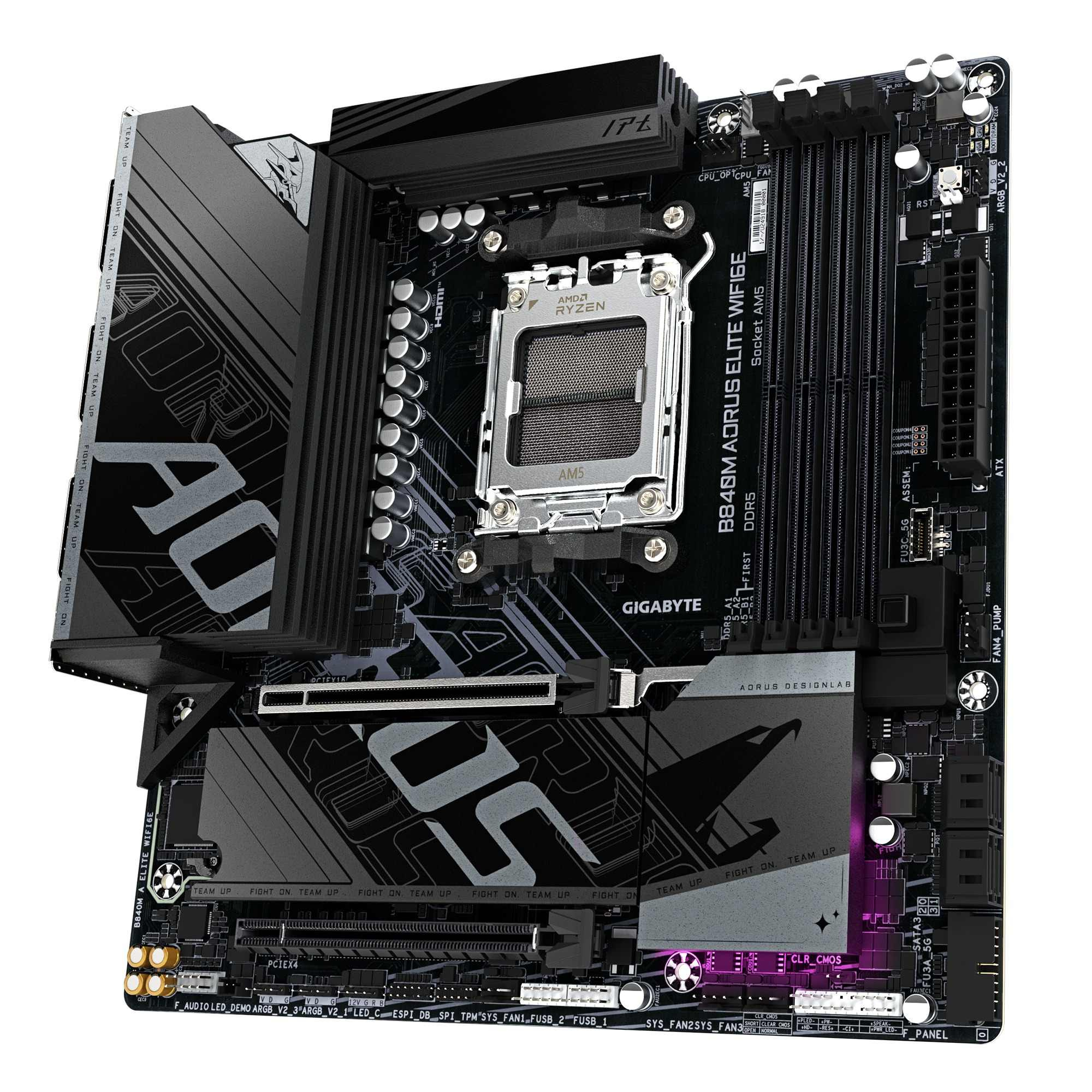

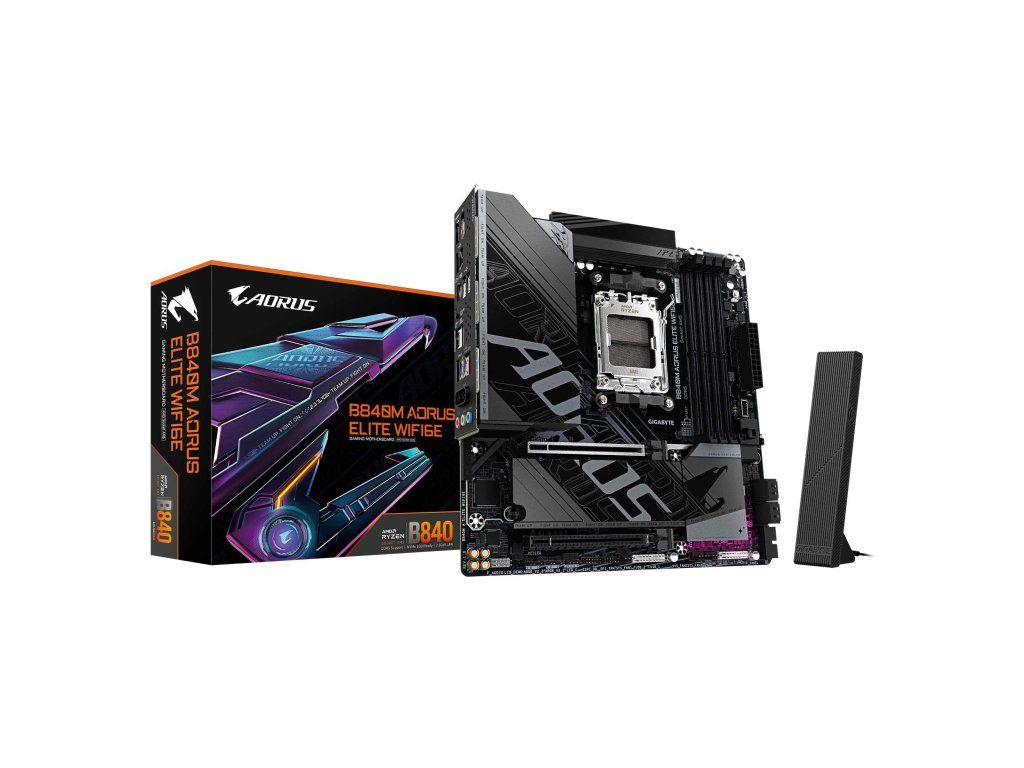

GIGABYTE MB Sc AM5 B840M A ELITE WIFI6E, AMD B840, 4xDDR5, WIFI, DP, HDMI, mATX

CPU

AMD Socket AM5, podpora pre:
AMD Ryzen™ 9000 Series Processors/
AMD Ryzen™ 8000 Series Processors/
AMD Ryzen™ 7000 Series Processors
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)

Čipová sada

AMD B840

Pamäť

Podpora pre DDR5 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5800(O.C) / 5600(O.C) / 5200 / 4800 / 4400 MT/s pamäťových modulov.
4 x DDR5 DIMM zásuvky s podporou do 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora pre non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora pre AMD EXtended Profiles for Overclocking (AMD EXPO™) a Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet DRAM modulov, pre viac informácií navštívte "Memory Support List" na webovej stránke GIGABYTE.)

Integrovaná grafika

Integrovaný grafický procesor s podporou AMD Radeon™ Graphics:
- 1 x DisplayPort, podporujúci maximálne rozlíšenie 3840x2160@144 Hz
* Podpora pre DisplayPort 1.4 a HDR.- 1 x HDMI port, podporujúci maximálne rozlíšenie 4096x2160@60 Hz
* Podpora pre HDMI 2.1, HDCP 2.3 a HDR.
** Podpora natívnych portov kompatibilných s HDMI 2.1 TMDS.(Špecifikácie grafiky sa môžu líšiť v závislosti od podpory CPU.)

Zvuk

Realtek Audio CODEC
Vyššie rozlíšenie zvuku
2/4/5.1/7.1-kanálový
* Funkčnosť audio jacku môžete zmeniť pomocou softvéru na zvukové nastavenia. Pre konfiguráciu 7.1-kanálového zvuku použite softvér na zvukové nastavenia

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Realtek Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, podpora pre pásma 2.4/5/6 GHz
- BLUETOOTH 5.3
- Podpora pre 11ax 160MHz bezdrôtový štandard
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Expanzné sloty

1 x PCI Express x16 slot (PCIEX16), integrovaný v CPU:
Procesory AMD Ryzen™ 9000/7000 Series podporujú režim PCIe 4.0 x16
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú režim PCIe 4.0 x8
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú režim PCIe 4.0 x4
* PCIEX16 slot môže podporovať len grafickú kartu alebo NVMe SSD. Ak je nainštalovaná len jedna grafická karta, umiestnite ju do PCIEX16 slotu.Čipová sada:
- 1 x PCI Express x16 slot, podpora PCIe 3.0 a chodenie na x4 (PCIEX4)

Pripojovacie rozhranie úložiska

1 x M.2 konektor (M2A_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 2580/2280 SSDs:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x4/x2 SSDs
1 x M.2 konektor (M2B_CPU), integrovaný v CPU, podpora Socket 3, M key, typ 22110/2280 SSDs:
Procesory AMD Ryzen™ 9000/7000 Series podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 1 podporujú PCIe 4.0 x4/x2 SSDs
Procesory AMD Ryzen™ 8000 Series-Phoenix 2 podporujú PCIe 4.0 x2 SSDs
4 x SATA 6Gb/s konektorov
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
* RAID 5 je dostupný iba pre AMD Ryzen™ 9000 Series procesory.Podpora RAID 0, RAID 1 a RAID 10 pre SATA úložiská

USB

CPU:
- 1 x USB Type-C port na zadnom paneli s podporou USB 3.2 Gen 1
- 2 x USB 3.2 Gen 1 porty na zadnom paneli
CPU+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada:
- 1 x USB Type-C port s podporou USB 3.2 Gen 1, dostupný cez interný USB header
- 1 x USB 3.2 Gen 2 Type-A port (červený) na zadnom paneli
- 2 x USB 3.2 Gen 1 porty dostupné cez interný USB header
- 4 x USB 2.0/1.1 porty dostupné cez interné USB headers

Interné I/O konektory

1 x 24-pinový hlavný napájací konektor ATX
1 x 8-pinový napájací konektor ATX 12V
1 x CPU chladiaci header
1 x CPU chladiaci/vodné chladenie čerpadla header
3 x systémové chladiace header
1 x systémové chladiace/vodné chladenie čerpadla header
3 x adresovateľné RGB Gen2 LED pásiky header
1 x RGB LED pásik header
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x hlavný panel header
1 x audio header hlavného panelu
1 x USB Type-C header s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x reset tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

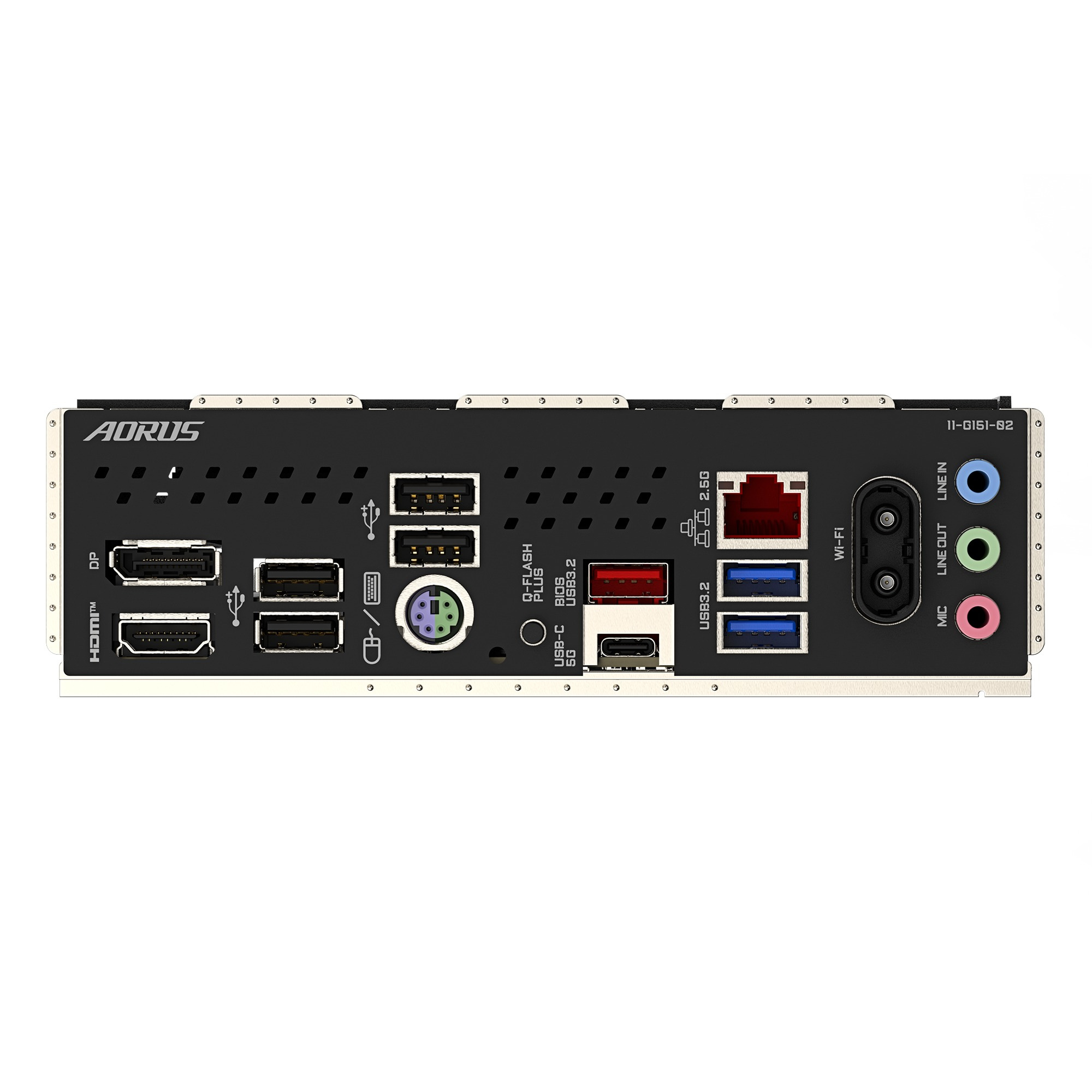

Back panel konektory

1 x DisplayPort*
1 x HDMI port*
1 x PS/2 klávesnica/mys používať port
1 x Q-Flash Plus tlačidlo
4 x USB 2.0/1.1 porty
2 x USB 3.2 Gen 1 porty
1 x USB 3.2 Gen 2 Type-A port (červený)
1 x USB Type-C port s podporou USB 3.2 Gen 1
1 x RJ-45 port

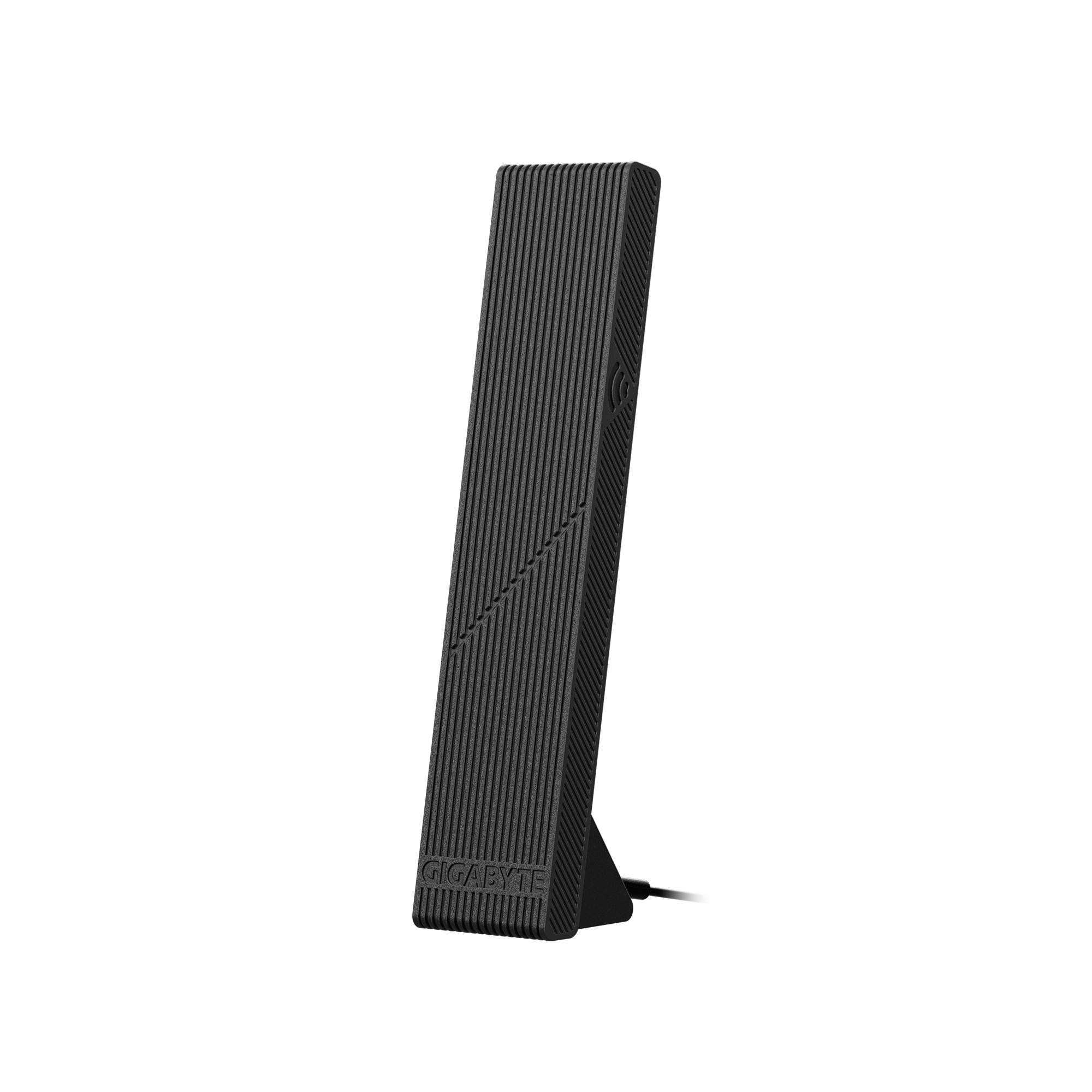

2 x anténne konektory (2T2R)
3 x audio konektory* Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O ovládač

iTE I/O Controller čip

Monitoring HARDVÉRU

Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku vody chladiacej vody
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora (čerpadla) závisí od nainštalovaného ventilátora (čerpadla).

BIOS

1 x 256 Mbit flash
Použitie licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unikátne funkcie

Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Podporované funkcie každej aplikácie sa tiež môžu líšiť v závislosti od špecifikácií základnej dosky. Podpora Q-Flash
Podpora Q-Flash Plus
Podpora Smart Backup

Dodávaný softvér

Norton Internet Security (OEM verzia)
Softvér na správu šírky pásma LAN

Operačný systém

Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit

Formát

Micro ATX formát; 24.4cm x 24.4cm
