Hybridný rozvádzač RNA-03-A51-YXX-X1

Podrobný popis

Hybridní rozvaděč RNA-02-A51-YXX-X1 Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. Hybridní rozvaděč RNA-03-A51-YXX-X1

PŘEHLED • IP20 / IK05 • Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. • Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA. • Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA. • Konstrukce rozvaděče: – Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm. – Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm. • Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. • Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. • Po obvodu rozvaděče jsou připraveny záslepky k vylomení. • Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.

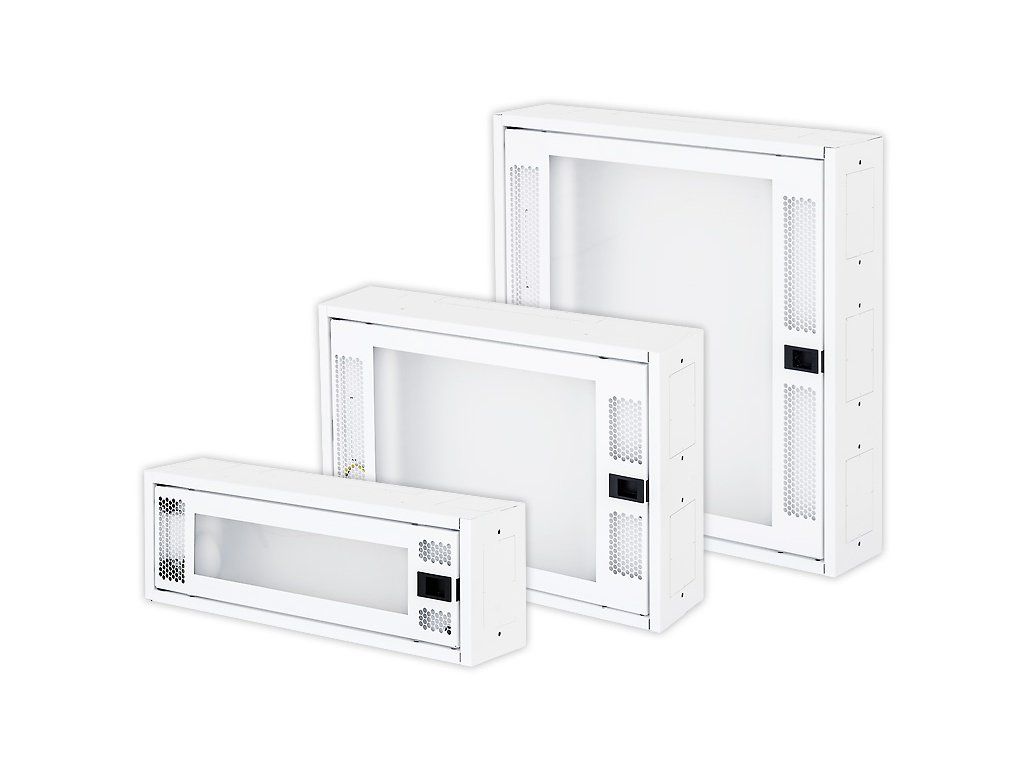

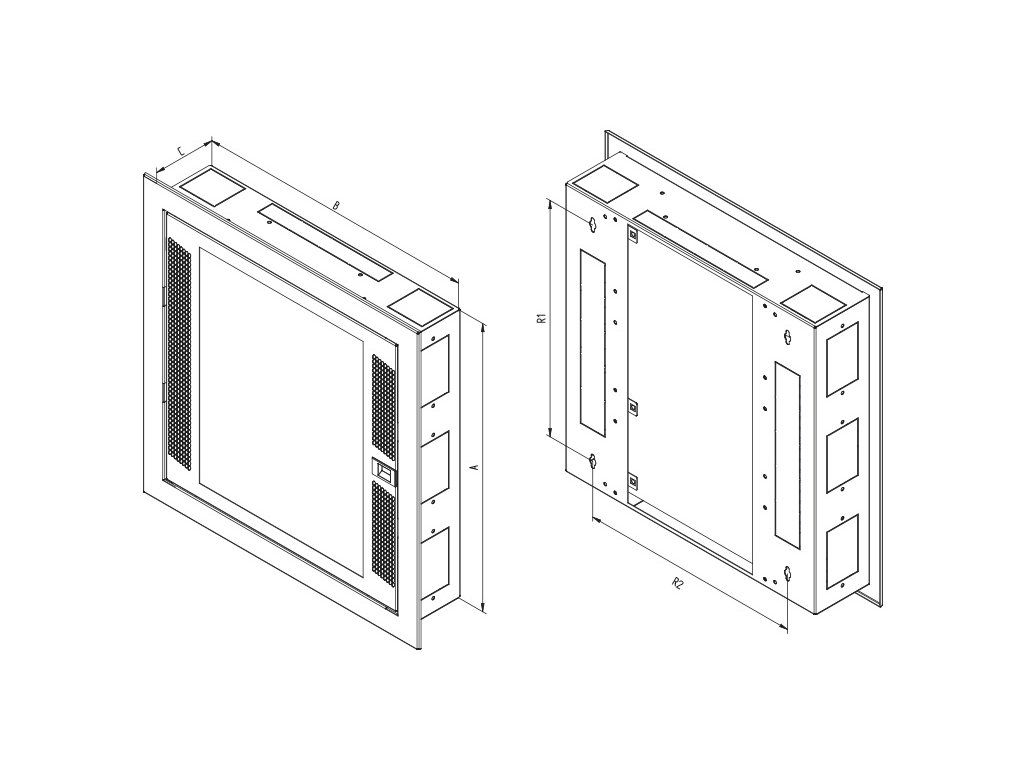

SPECIFIKACE Typ * RNA-03-A51-YXX-X2 výška A (mm) * 500 šířka B (mm) * 500 hloubka C (mm) * 110 Hmotnost brutto (kg) * 7 Hmotnost netto (kg) * 6,7 Rozteč pro zavěšení R1 * 410 Rozteč pro zavěšení R2 * 390 Počet modulů * 2 x 22 10“ prostup s přípravou pro zásuvky * 1 Otvor pro zásuvku * 1 Jedná se pouze o ilustrační foto.
