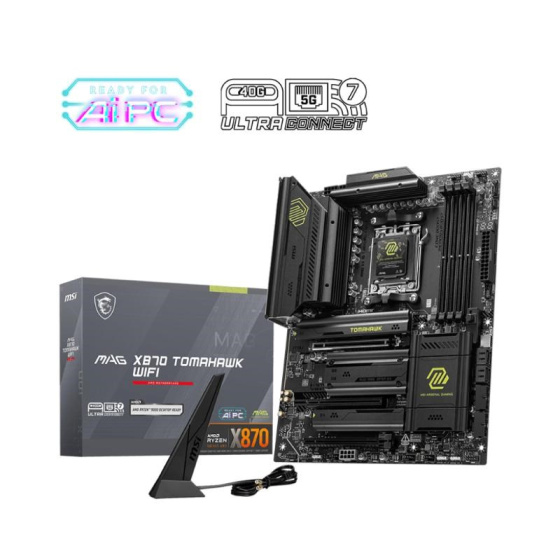

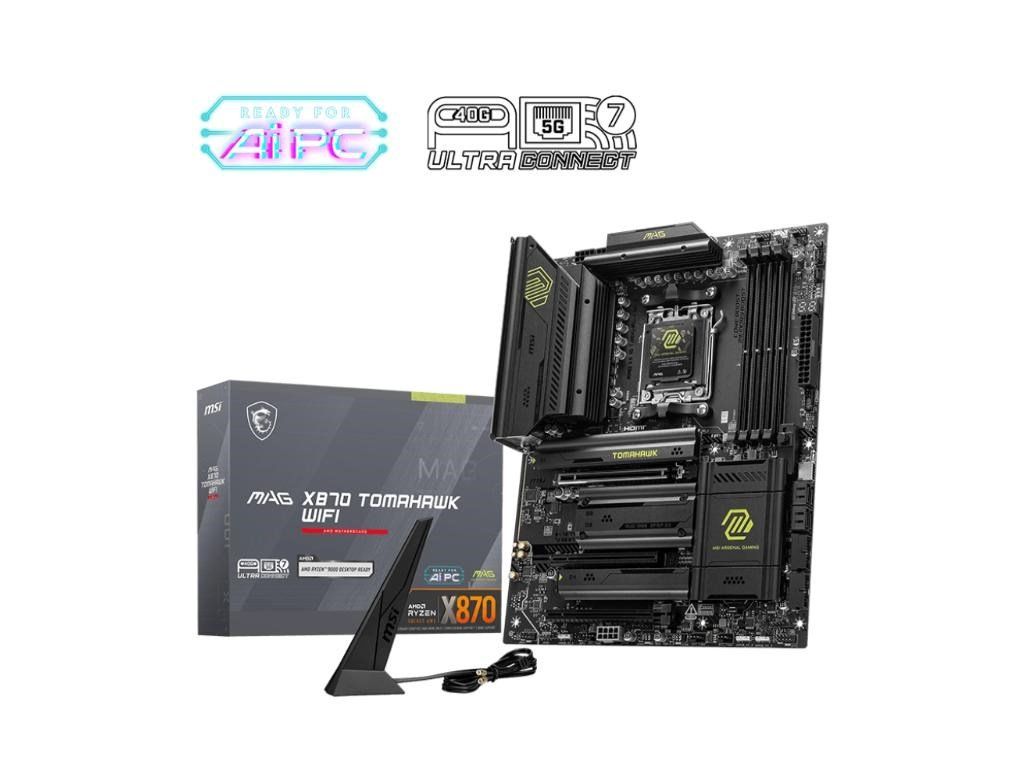

MSI MB Sc AM5 MAG X870E TOMAHAWK WIFI, AMD X870E, 4xDDR5, 1xHDMI, 2xUSB4, WI-FI

Chipset

AMD X870

CPU

Podpora pre AMD Ryzen™ 9000/ 8000/ 7000 Série stolové procesory
Socket AM5

Pamäť

4x DDR5 UDIMM, maximálna kapacita pamäte 256GB
Podpora pamäte DDR5 8400+(OC)/ 8200+(OC)/ 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MT/s
Max. pretaktovací frekvencia pre Ryzen™ 9000 série procesorov:
• 1DPC 1R maximálne rýchlosti až 8400+ MT/s
• 1DPC 2R maximálne rýchlosti až 6400+ MT/s
• 2DPC 1R maximálne rýchlosti až 6400+ MT/s
• 2DPC 2R maximálne rýchlosti až 4800+ MT/s
Podpora pre AMD POR rýchlosť a JEDEC rýchlosť
Podpora pretaktovania pamäte a AMD EXPO™
Podpora duálneho kanála režimu
Podpora Non-ECC, nevybavená pamäť
Podpora CUDIMM, režim obídenia hodinového vodiča len*
* Podpora CUDIMM a bootovacia frekvencia POR sa môžu líšiť podľa série CPU, s manuálnym pretaktovaním po štarte. Niektoré CPU nemusia štartovať, ale budúce aktualizácie BIOSu zlepšia kompatibilitu.
• Sloty DIMM na tejto základnej doske majú dvojstranné západky.
• Kompatibilita pamätí a podporované rýchlosti sa môžu líšiť v závislosti od CPU a konfigurácie pamäte. Podrobnosti nájdete na zozname kompatibility pamäti dostupnom na stránke podpory produktu alebo navštívte https://www.msi.com/support/.

Integrovaná grafika

1x HDMI™
Podpora HDMI™ 2.1 FRL, maximálne rozlíšenie 8K 60Hz*
2x DisplayPort typu C
USB4 port, podporujúci DisplayPort 1.4 s HBR3 cez USB Type-C, maximálne rozlíšenie 4K 60Hz*
* Dostupné iba na procesoroch s integrovanou grafikou. Špecifikácie grafiky sa môžu líšiť v závislosti od nainštalovaného CPU.

Sloty

3x PCI-E x16 slot
PCI_E1 Gen PCIe 5.0 podporuje až x16 (z CPU)
PCI_E2 Gen PCIe 3.0 podporuje až x1 (z čipovej sady)
PCI_E3 Gen PCIe 4.0 podporuje až x4 (z čipovej sady)
Slot PCI_E1
• Podpora PCIe 5.0 x16 (pre Ryzen™ 9000/ 7000 série procesorov)
• Podpora PCIe 4.0 x8 (pre Ryzen™ 8700/ 8600/ 8400 série procesorov)
• Podpora PCIe 4.0 x4 (pre Ryzen™ 8500/ 8300 sériové procesory)
*Slot PCI_E3 bude bežať na rýchlosti x2 pri inštalácii zariadenia v M2_3. Môžete prepínať PCI_E3 na x4 v BIOS-e, ale to disableuje slot M2_3

Audio

Realtek ALC4080 Codec
7.1-kanálový USB vysokovýkonný zvuk
Podpora prehrávania až na 32-bit/384kHz na prednom paneli
Podpora S/PDIF výstupu

Úložisko

4x M.2
M.2_1 zdroj (z CPU) podporuje PCIe 5.0 x4, podporuje 22110/2280 zariadenia
M.2_2 zdroj (z CPU) podporuje PCIe 5.0 x4, podporuje 2280/2260 zariadenia
M.2_3 zdroj (z čipovej sady) podporuje PCIe 4.0 x2, podporuje 2280/2260 zariadenia
M.2_4 zdroj (z čipovej sady) podporuje PCIe 4.0 x4, podporuje 2280/2260 zariadenia
* Slot M2_2 bude nedostupný pri použití Ryzen™ 8500/ 8300 série procesorov.
** USB 40Gbps Type-C porty na zadnom paneli a M2_2 slot zdieľajú PCIe 5.0 x4 šírku pásma. Oba bežia na PCIe 5.0 x2 keď je zariadenie inštalované v M2_2. Môžete prepínať M2_2 na PCIe 5.0 x4 v BIOS-e, ale to disableuje USB 40Gbps Type-C porty
*** Slot PCI_E3 bude bežať na rýchlosti x2 pri inštalácii zariadenia do M2_3. Môžete prepínať slot PCI_E3 na x4 v BIOS-e, ale to disableuje slot M2_3.
**** Upozorňujeme na obmedzenia na chladiče M.2 SSD, pozrite si manuál.

Multi-GPU

Podpora pre AMD MULTI-GPU

RAID

Podpora pre RAID 0, RAID 1 a RAID 10 pre M.2 NVMe úložiská

USB

4x USB 2.0 (zadné)
4x USB 2.0 (predné)
3x USB 5Gbps typ A (zadné)
4x USB 5Gbps typ A (predné)
2x USB 10Gbps typ A (zadné)
1x USB 10Gbps typ C (zadné)
1x USB 20Gbps typ C (predné)
2x USB 40Gbps typ C (zadné)

LAN

Realtek 8126-CG 5G LAN

Interný IO

1x Power Connector(ATX_PWR)
2x Power Connector(CPU_PWR)
1x Power Connector(PCIE_PWR 8pin)
1x CPU Fan
1x Combo Fan (Pump_Sys Fan)
6x systémových ventilátorov
1x EZ Conn-header (JAF_2)
2x predný panel (JFP)
1x Chassis Intrusion (JCI)
1x predné audio (JAUD)
3x adresovateľný V2 RGB LED konektor (JARGB_V2)
1x RGB LED konektor(JRGB)
1x TPM pin header (podpora TPM 2.0)
4x USB 2.0 porty
4x USB 5Gbps Type A porty
1x USB 20Gbps Type C port

WIRELESS LAN & BLUETOOTH

Wi-Fi 7
Pré-inštalovaný bezdrôtový modul v M.2 (Key-E) slot
Podpora MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (320MHz) až do 5.8Gbps
Podpora 802.11 a/ b/ g/ n/ ac/ ax/ be
Podpora Bluetooth 5.4**, MLO, 4KQAM
* Podpora pásma 6GHz môže závisieť od pravidiel krajiny a Wi-Fi 7 bude pripravené v systéme Windows 11 verzia 24H2.
** Verzia Bluetooth sa môže aktualizovať, viac informácií nájdete na stránke výrobcu Wi-Fi čipsetu. Bluetooth 5.4 bude pripravené v systéme Windows 11 verzia 24H2.

LED FĽAŠE

4x EZ Debug LED
1x EZ Digit Debug LED

PORTY NA ZADNOM PANELE

Tlačidlo Clear CMOS
USB 10Gbps Type-A
USB 5Gbps Type-A
USB 2.0
5G LAN
Wi-Fi / Bluetooth
Konektory pre audio
Tlačidlo Flash BIOS
HDMI™
USB 40Gbps Type-C
USB 10Gbps Type-C
USB 10Gbps Type-A

Operačný systém

Podpora pre Windows 11 64-bit

Formát

ATX
304,8 x 243,84mm
