Podrobný popis

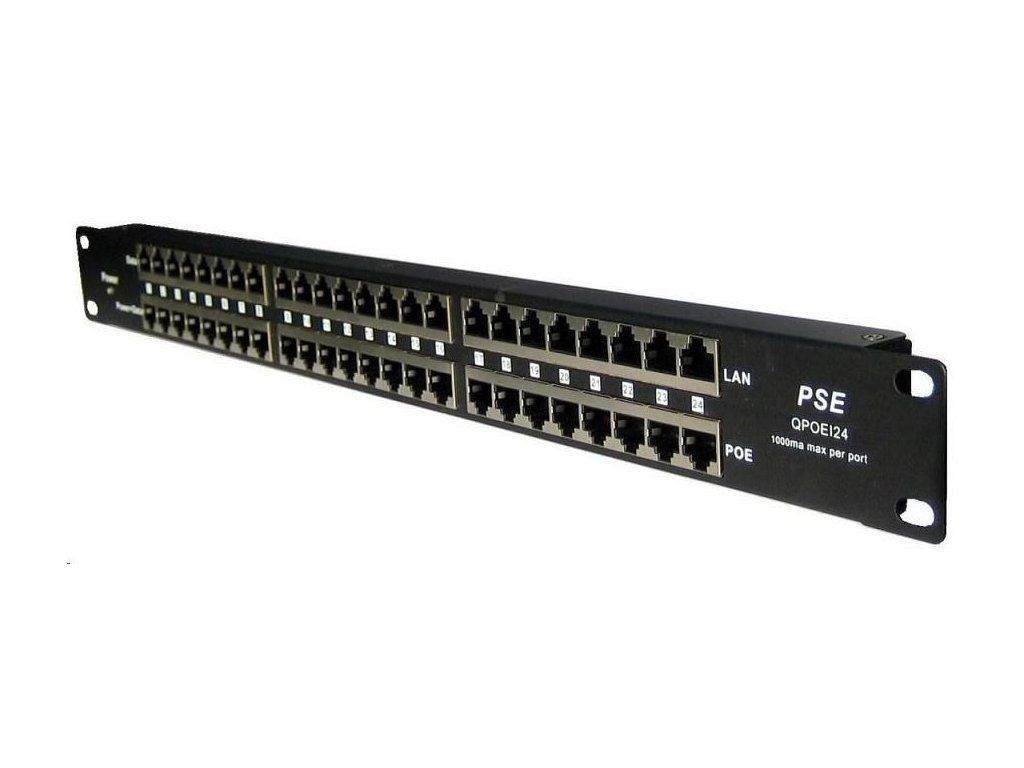

Pasívny POE injektor 24x 100Mb/s, tienený panel

Panel integrujúci 24 pasívnych POE injektorov vhodných na napájanie až šestnástich zariadení.
Profesionálne riešenie pre diaľkové napájanie väčšieho počtu aktívnych prvkov s integrovaným odsávačom cez UTP kabeláž.
Pridaním tohto priechodného panelu do rozvádzača získate napájacie centrum, ktoré ľahko pripojíte medzi existujúci prepínač a patch panel, ktorý už vedie k napájanému zariadeniu (IP kamera, IP telefón, bezdrôtové prvky atď.).

• tienený dizajn
• Rozsah napájania 12-57V
• maximálna spotreba energie na port 1000mA
• Uzemňovací prvok vyvedený v svorkovnici na pripojenie napájacieho zdroja
• LED indikátor na vizuálne sledovanie polarity
• Dva paralelné vstupy na pripojenie externého napájacieho prvku

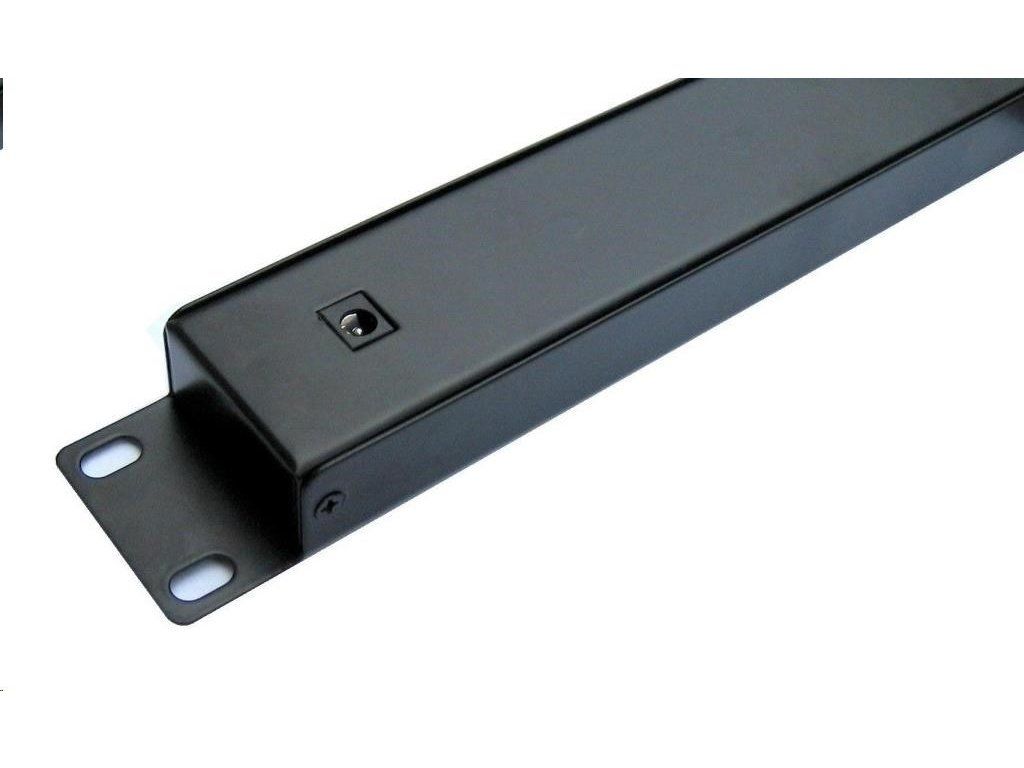

  Štandardné zásuvky 2,1 mm (napájanie max. 8A)

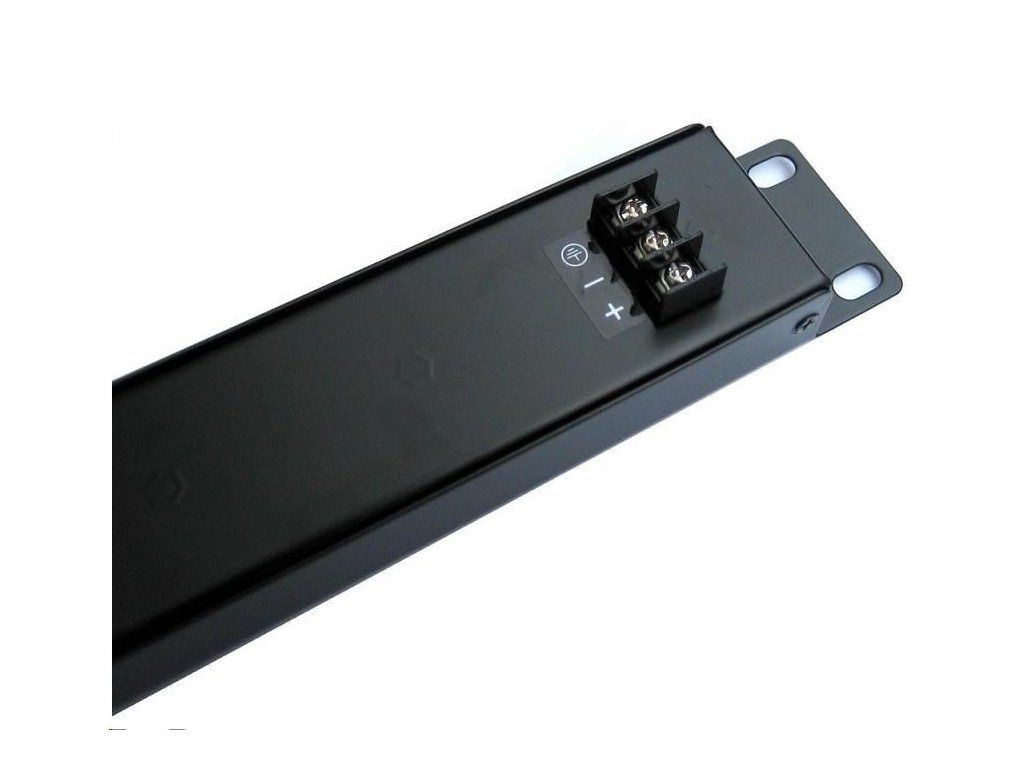

  svorkovnica (napájanie do 16A)
• resetovateľná poistka proti kolísaniu prúdu (OCP ochrana 1000mA+/-10%) na každom porte
• resetovateľná poistka proti kolísaniu prúdu (OCP ochrana 1000mA+/-10%) na každom porte

Použiť:

Ethernetové porty bez napájania (napr. prepínač) sú pripojené k hornému radu konektorov RJ45.
Zariadenia sa pripájajú k spodnému radu konektorov RJ45 pomocou napájania cez ethernetový kábel.
Na napájanie sa používajú dva nepoužité páry ethernetového kábla.

Výkonové páry:
4,5 (kladný pól)
7.8 (záporný pól)

Rozhranie:
24x konektor RJ45 pre pripojenie k LAN (dáta)
24x konektor RJ45 pre zlúčený výstup (Data+Power)

LED signalizácia:
Vypnutie - bez signalizácie
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená

Výber napájania:
Napájací zdroj nie je súčasťou dodávky, výber a výkonové parametre napájacieho zdroja je potrebné optimalizovať podľa príslušnej spotreby napájaných prvkov a ich konfigurácie. Odporúčaná spotreba napájacieho zdroja je 15 W na pár konektorov RJ45 (24 x 15 W = 360 W na napájanie všetkých 24 panelových portov PoE).

Technické špecifikácie
Maximálne povolené vstupné hodnoty:	konektor 57V/8A, svorkovnica 57V/16A
Príkon:	2,1 mm jack svorkovnica
Údaje Steam:	1/2 & 3/6
Výkonové páry:	4/5 (+) & 7/8 (-)
Ochrana OCP:	Resetovateľná poistka RF60 na každom porte (650 mA, +15 %/-10 %)
Normy:	TIA/EIA 568 Kat.5
Sieť lan:	10/100 Mb/s
Hmotnosť:	67 gramov
Rozmery:	482,6 mm x 44,3 mm x 25 mm
Prevádzková teplota:	0 ~ 40 °C
Skladovacia teplota:	-40 ~ 70 °C
Prevádzková vlhkosť:	10% ~ 80% relatívnej vlhkosti
Skladovacia vlhkosť:	5% ~ 90% relatívnej vlhkosti
Certifikácia:	CE
